Scegliere il posizionatore giusto per antenne e sistemi Radar

Le antenne e i sistemi radar sono intrinsecamente direzionali. Le loro prestazioni dipende non solo dalla qualità del sensore, ma anche da quanto accuratamente e in modo affidabile sono orientati nello spazio.

Durante la progettazione di tali sistemi, una scelta chiave è la selezione della piattaforma di posizionamento destra. I posizionatori pan tilt sono ampiamente noti, molte applicazioni di antenne e radar non richiedono un movimento completo a due assi. In questi casi, un posizionatore rotativo orizzontale, noto anche come posizionatore azimut, spesso fornisce una soluzione più efficiente e robusta.

Questo articolo, fornito daZiwin, Spiega come scegliere il posizionatore giusto per sistemi di antenne e radar e quando una soluzione orizzontale ad asse singolo è la scelta migliore.

Perché il controllo direzionale è importante nei sistemi di antenne e Radar

Sia le antenne che i radari fanno affidamento su un orientamento preciso per funzionare automaticamente.

* Le antenne devono essere allineate per fissare e mantenere i collegamenti di comunicazione direzionale.

* I radar devono eseguire la scansione delle aree definite per rilevare, tracciare e monitorare i bersagli.

Nella maggior parte dei sistemi, la direzione orizzontale (azimut) è la variabile primaria. L'allineamento verticale è spesso fisso, preimpostato o gestito dal design del sensore stesso. Come risultato, il controllo accurato dell'azimuth è di solito più importante che fornire una flessibilità pan-tilt completa.

Cos'è un posizionatore dell'antenna?

Un posizionatore dell'antenna è una piattaforma meccanica utilizzata per orientare un'antenna verso una direzione richiesta.

In molti sistemi di comunicazione e rilevamento, i posizionatori dell'antenna vengono utilizzati per:

Antenne a punto * verso posizioni specifiche

* Scan tra i settori definiti

* Ricerca e blocco dei segnali

Quando il movimento dell'antenna è limitato alla rotazione orizzontale, un posizionatore rotativo orizzontale serve come posizionatore dell'antenna compatto e affidabile, offre un controllo preciso dell'azimuth con una rigidità minima del sistema.

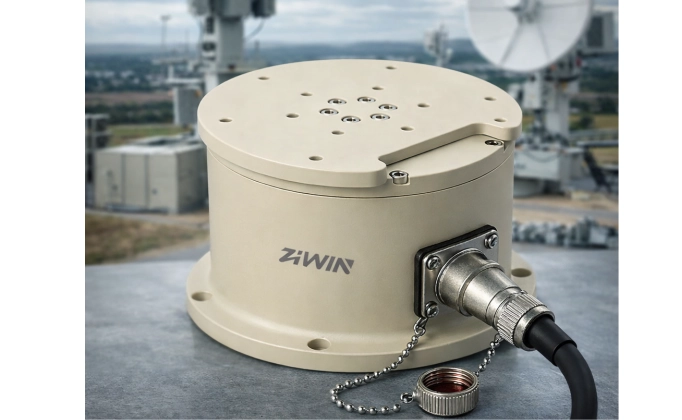

Utilizzo di un posizionatore rotativo orizzontale per antenne

I posizionatori rotanti orizzontali sono ampiamente utilizzati nelle applicazioni dell'antenna dove il controllo dell'azimut è il requisito primario.

Le custodie per l'uso dell'antenna tipica includono:

* Antenne di comunicazione direzionale

* Antenne Radar

* Antenne di monitoraggio RF e analisi dello spettro

In questi sistemi, una piattaforma rotante orizzontale consente di:

* Allineamento accurato dell'azimut

* Modelli di scansione ripetibili

* Funzionamento stabile a lungo termine sotto carico

Eliminando il movimento verticale non necessario, il sistema diventa più facile da integrare, controllare e mantenere.

Cos'è un posizionatore Radar?

Un posizionatore radar viene utilizzato per orientare i sensori radar per scopi di scansione e tracciamento. A seconda dell'applicazione, i sistemi radar possono soddisfare il movimento multiasse o monoasse.

Molti sistemi radar fanno affidamento sulla scansione orizzontale per monitorare le aree circostante. Per tali applicazioni, un posizionatore rotativo orizzontale fornisce un modo efficiente per ruotare il sensore radar in un intervallo completo di 360 gradi o all'interno di settori preimpostati.

Utilizzo di un posizionatore rotativo orizzontale per sistemi Radar

Nei sistemi basati su radar, i posizionatori rotanti orizzontali sono comunemente usati per:

* Sorveglianza perimetrale

* Monitoraggio costiero e marittimo

* Rilevamento Anti-drone

* Protezione delle infrastrutture critiche

Montato su una piattaforma rotante orizzontale, i sistemi radar possono:

* Scansione azimut continua Perfom

* Traccia bersagli in ampie aree

* Mantenere un orientamento e una rigidità costanti

I moduli radar sono spesso abbastanza pesanti, le piattaforme monoasse offrono anche vantaggi in termini di capacità di carico e stabilità meccanica.

Quando è necessario un posizionatore Pan Tilt per antenne o radar?

Mentre i posizionatori rotanti orizzontali sono sufficienti per molte applicazioni, ci sono casi in cui aPosizionatore pan tiltÈ richiesto.

I posizionatori Pan tilt sono in genere necessari quando:

* I bersagli si spostano in modo significativo in elevazione e azimuth

* La scansione verticale è essenziale per le prestazioni del sistema

* Il sistema deve tracciare oggetti aerostati o rialzati in uno spazio tridimensionale

Gli esempi includono sistemi di tracciamento avanzati utilizzati in terreni montani o applicazioni che richiedono una regolazione continua dell'angolo verticale.

Fattori chiave da tenere in conto quando si seleziona un posizionatore

Quando si sceglie un posizionatore per sistemi di antenne o radar, è importante tenere in conto i principali fattori:

* Requisiti di movimento: solo azimuth o elevazione azimuth

* Peso del carico utile: comprese antenne, radari, staffe e cavi

* Precisione di posizionamento: precisione di puntamento richiesta e rigidità

* Integrazione del sistema: interfacce di controllo e protocolli di comunicazione

* Condizioni ambientali: vento, temperatura e esposizione all'aperto

La valutazione di questi fattori all'inizio del processo di progettazione aiuta a garantire che il posizionatore selezionato sia abbinato alle reali esigenze operative.

Risultato

La selezione del posizionatore giusto è un passo critico nella progettazione di antenne e sistemi radar affidabili.

Per applicazioni dove il controllo dell'azimut è il requisito primario, un posizionatore rotativo orizzontale offre una soluzione compatta, stabile ed efficiente. Semplifica la progettazione del sistema mentre consegna la precisione necessaria per la comunicazione direzionale, la scansione e il rilevamento.

I posizionatori Pan tilt mantengono essenziali per applicazioni che richiedono un movimento tridimensionale completo, ma in molti sistemi di antenne e radar, le piattaforme orizzontali ad asse singolo forniscono l'equilibrio ottimale tra prestazioni e difficoltà.
