Come gli anelli di contatto migliorano le unità di inclinazione Pan per l'integrazione Radar

Introduzione

I moderni sistemi radar richiedono una rotazione continua di 360 °, una trasmissione dati in tempo reale e un'affidabilità assoluta in condizioni esterne difficili. Per integratori di sistemi che lavorano nella sorveglianza costiera, nella difesa dei bordi e nelle applicazioni radar marittime, una sfida chiave sta nel mantenere ininterrotta la trasmissione di potenza e segnale mentre il sensore radar ruota senza fine. Questo è proprio dove gli anelli di contatto diventano essenziali-il componente nascosto che trasforma un'unità di inclinazione pan ordinaria (PTU) in una piattaforma radar a rotazione continua e veramente intelligente.

Cos'è un anello di contatto e perché?

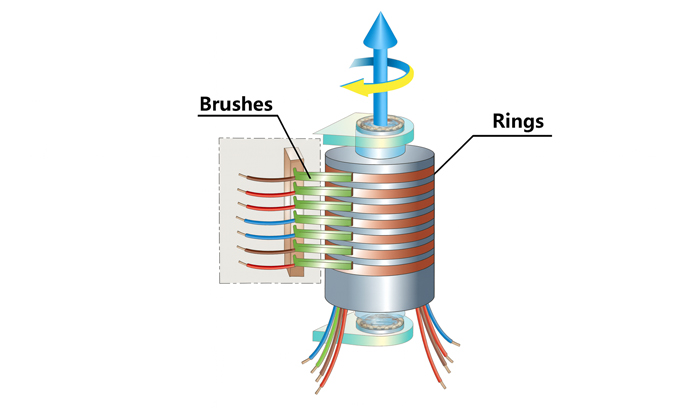

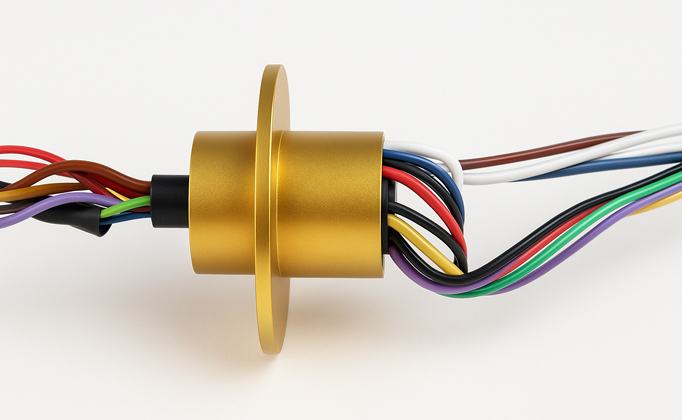

Un anello di contatto è un dispositivo elettromeccanico che consente il trasferimento di potenza, segnali di controllo e dati tra parti fisse e rotanti. All'interno di aUnità pan tilt, Si trova tra la base rotante e l'alloggiamento fisso, consente alla testa di ruotare liberamente senza attorcigliare o danneggiare i cavi interni.

Senza anello di contatto, un PTU può ruotare solo di ± 180 °. Con un anello di contatto, può ruotare di continuo di 360 °-una caratteristica vitale per i sistemi radar che richiedono una copertura di scansione costante.

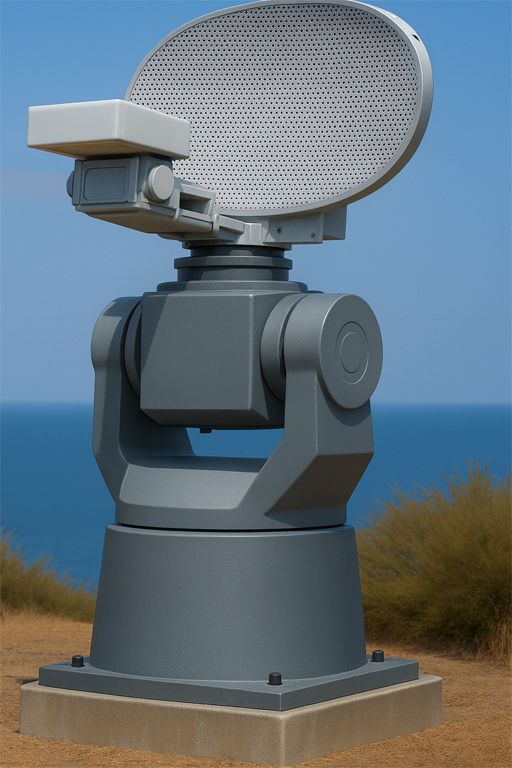

Il ruolo degli anelli di contatto nelle unità di inclinazione Pan Radar

Nelle applicazioni radar, il PTU trasporta spesso ricetrasmettitori radar ad alta frequenza, antenne, moduli di trasmissione dati e amplificatori. Questi dispositivi richiedono alimentazione cc stabile, Ethernet, CAN bus o anche linee di segnale RF per passare attraverso il giunto rotante. Un anello di contatto di alta qualità garantisce una potenza stabile, un trasferimento del segnale A bassa perdita e un'affidabilità A lungo termine.

Vantaggi di integrazione dell'anello di contatto

Applicazioni del mondo reale

• Sorveglianza costiera e portuale-medio oriente

• Controllo di confine-europa

• Monitoraggio oleodotto-Asia

• Sistemi di localizzazione e Antenna UAV-Global

Scegli l'anello di contatto giusto per il tuo Radar PTU

Quando si seleziona un PTU per l'integrazione radar, i parametri chiave dell'anello di contatto includono:

• Capacità di potenza (W o A)

• Numero di canali per segnale, controllo e linee elettriche

• Tipo di segnale-Ethernet, RS485, CAN, RF, ecc.

• Classificazione IP-IP66 o superiore per uso esterno

• Intervallo di temperatura operativa-da-45 °C a 60 °C per condizioni estreme

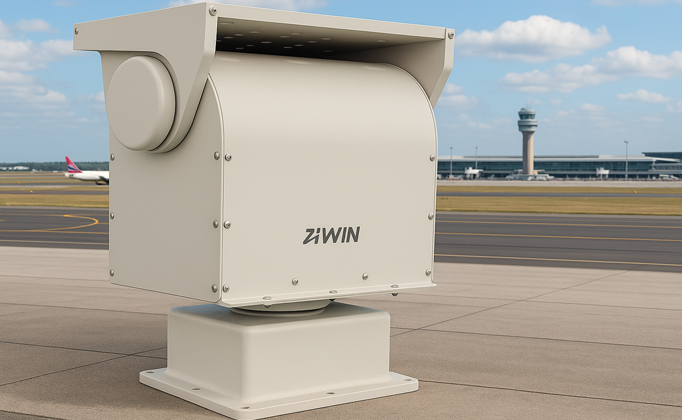

Capacità dell'anello di contatto dell'unità Pan Tilt da 120 kg per impieghi gravosi di ZIWIN

ZIWIN Technology progetta e produce unità di inclinazione pan per impieghi gravosi in grado di supportare payload fino a 120 kg, appositamente costruite per sistemi radar, antenna e elettro-ottici che funzionano in ambienti esterni difficili.

Per soddisfare le esigenze dei sistemi radar ad alta potenza e delle applicazioni di sorveglianza a lungo raggio, ZIWIN integra assemblaggi personalizzati ad anello di contatto ad alta corrente che possono gestire sia la trasmissione di potenza che del segnale con un'eccezionale affidabilità.

L'anello di contatto all'interno del PTU da 120 kg di ZIWIN supporta una potenza massima fino a 3 kW per l'attrezzatura montata in alto, fornendo un funzionamento stabile per dispositivi ad alta intensità energetica come:

• Ricetrasmettitori radar ad alta potenza

• Emettitori laser a lungo raggio

• Payload termici e ottici a doppio sensore

• Sistemi di sorveglianza Mobile a terra o marittima

Ogni anello di contatto ad alta corrente è progettato con:

• Interfacce di contatto oro-oro per bassa resistenza e rumore minimo

• Dissipazione del calore ottimizzata per garantire un funzionamento continuo del 24/7

• Configurazioni di canali personalizzabili che combinano linee di alimentazione, Ethernet, controllo e dati

Questo design rende il PTU per impieghi gravosi da 120 kg di ZIWIN una delle soluzioni più abili sul mercato: raggiungere l'equilibrio perfetto di precisione meccanica, efficienza elettrica, E flessibilità di integrazione per applicazioni radar e di difesa avanzate.

FAQ

• Q: perché è essenziale un anello di contatto per radar PTUs?

A: perché le antenne radar richiedono una rotazione continua. Un anello di contatto impedisce la torsione del cavo e garantisce una trasmissione ininterrotta di potenza e segnale.

• Q: qual è la differenza tra un PTU standard e un PTU slip-ring?

A: un PTU standard ruota entro ± 180 °, mentre un PTU slip-ring supporta una rotazione infinita di 360 °.

• Q: gli anelli di contatto possono gestire i dati ad alta velocità?

A: sì, gli anelli di contatto moderni supportano Gigabit Ethernet, CAN o canali RF con perdita di segnale minima.

• Q: sono ZIWIN PTUs adatti per ambienti marittimi e desertici?

A: assolutamente. Funzione ZIWIN PTUs protezione IP66, alloggiamento resistente alla corrosione e design ad ampia temperatura (da-45 °C a 60 °C).

Risultato

Gli anelli di contatto possono essere invisibili, ma sono l'enabler chiave delle prestazioni radar a 360 °. Grazie alla tecnologia avanzata dell'anello di contatto integrata, le unità di inclinazione pan per impieghi gravosi ZIWIN offrono una potenza stabile, un trasferimento dati senza soluzione di continuità e sistemi radar di garanzia di affidabilità a lungo termine rimani online, precisi, E operativo negli ambienti più difficili.

Contatta la tecnologia ZIWIN per ottenere maggiori informazioni sulle piattaforme pan tilt personalizzate per l'integrazione radar, antenna e elettro-ottica. Sales@ziwincctv.com
