Come scegliere una piattaforma Pan Tilt per antenne direzionali nei sistemi di contro-Drone

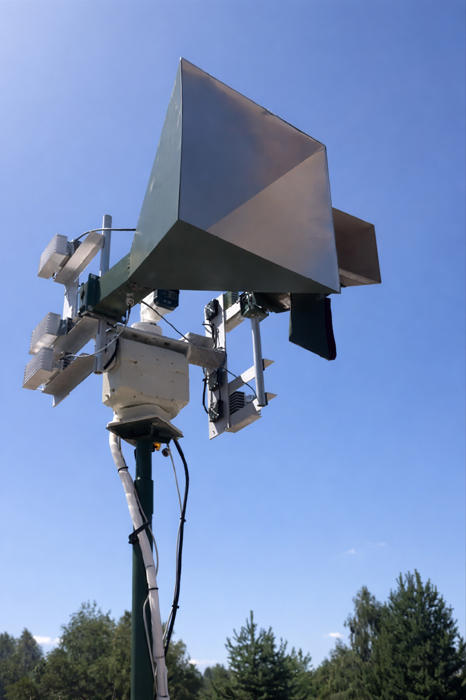

Introduzione

Come i veicoli aerei senza equipaggio (uav) diventano più convenienti e più facili da usare, l'attività del drone non autorizzata si è espansa da incidenti di disturbo occasionali a una preoccupazione di sicurezza e sicurezza persistente. Gli aeroporti, i porti, i siti di petrolio e gas, le centrali elettriche, le strutture del governo e i campi industriali richiedono sempre più il rilevamento precoce e la consapevolezza della posizione per i droni a bassa quota, spesso oltre la gamma pratica di sorveglianza puramente visiva.

Per molti programmi, monitoraggio a radiofrequenza (RF) e rilevamento della direzione (DF) sono una base pratica per la consapevolezza dello spazio aereo. Invece di fare affidamento solo su telecamere line-of-sight, i sistemi di monitoraggio RF possono rilevare e personalizzare i segnali correlati ai droni, cuscinetto di stima, E aiutare gli operatori a capire dove è possibile posizionare un drone e come viene controllato.

Le antenne direzionali sono centrali per il monitoraggio RF e le architetture DF. In ogni caso, l'antenna direzionale fornisce solo il suo guadagno matematico e la sua risoluzione angolare quando viene appuntita in modo preciso e tenuta stabile nel tempo. Questo è il motivo per cui lo strato meccanico-in particolare la piattaforma pan tilt che posiziona l'antenna in azimuth e elevation-può essere un fattore chiave nelle prestazioni del mondo reale.

Questa guida focalizzata sull'acquirente spiega come scegliere una piattaforma pan tilt per antenne direzionali nei sistemi di contro-drone. L'attenzione è sulle realtà ingegneristiche: carico utile, precisione e precisione installati in totale, resistenza al carico del vento, durata esterna, integrazione con software di controllo e manutenzione del ciclo di vita.

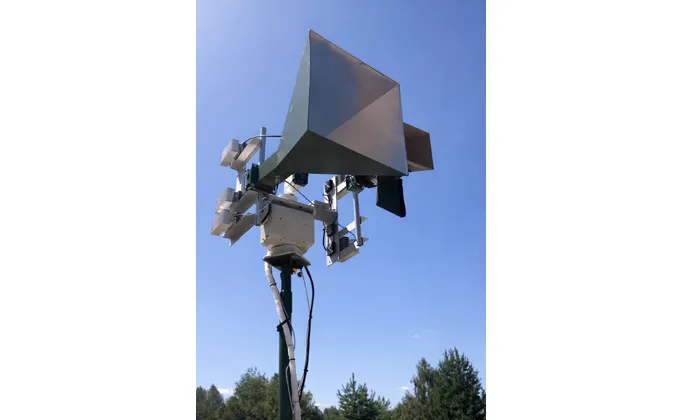

Perché le piattaforme Pan Tilt contano nel monitoraggio RF contro-Drone

Le antenne direzionali forniscono un alto guadagno e una larghezza di banda relativa e stretta per migliorare la sensibilità e la stima dei cuscinetti. In pratica, le loro prestazioni dipende da un preciso orientamento meccanico. Piccoli errori o deriva possono ridurre la seletrazione direzionale, favorire l'insicurezza nella ricerca di direzione e creare spazi di copertura durante la scansione.

Il monitoraggio RF del contatore-drone è spesso continuo e non presidiato. Le piattaforme possono essere montate su pali, torri, tetti o strutture costiera dove il ciclismo di vento, vibrazioni, umidità e temperatura è indispensabile. Se la piattaforma di posizionamento sviluppa backlash, scivola sotto carico o lentamente drifts quando si tiene un angolo fisso, il sistema può ancora essere funzionale-ma la sua sicurezza di rilevamento e la precisione di tracciamento si degradano.

Una piattaforma pan tilt ben selezionata aiuta A fornire tre cose di cui i team RF si prendono cura: (1) antenna stabile che punta sotto lo stress ambientale, (2) preimpostazioni ripetibili per la scansione e la calibrazione delle routine, E (3) funzionamento affidabile con manutenzione minima su cicli di distribuzione lunghi.

Fattori chiave nella scelta di una piattaforma Pan Tilt

1. Definisci il carico utile totale installato (non solo il peso dell'antenna)

Il errore di selezione più comune utilizza solo il peso nominale dell'antenna. Sul campo, la piattaforma trasporta un gruppo antenna completo. Il carico utile totale installato in genere include l'antenna, staffe di montaggio, piastre adattatori, hardware per la gestione dei cavi, cavi e connettori RF, custodie protettive opzionali (come un radome), E qualsiasi parte di rinforzo aggiunta per ridurre le vibrazioni.

Per sistemi di antenne direzionali di medie e grandi dimensioni utilizzati nel monitoraggio RF, è comune per il carico utile totale installato per affrontare 40-50 kg una volta inclusi tutti i componenti meccanici e di cablaggio. Il numero esatto varia in base alla banda di frequenza, allo stile dell'antenna (log-periodica, array Yagi, antenne a pannello, array DF) e metodo di montaggio, ma il carico utile del livello del sistema è ciò che la piattaforma pan tilt deve supportare continuamente.

La migliore pratica è selezionare una piattaforma con un margine di sicurezza di almeno 20-30% al di sopra del carico utile installato. Questo margine non si tratta di marketing; Riduce lo stress a lungo termine su motori, ingranaggi, cuscinetti ed elementi strutturali, soprattutto quando l'antenna deve tenere la posizione contro la coppia del vento per periodi estesi.

2. Valuta il carico del centro di gravità e del momento

La valutazione del carico utile da solo non è sufficiente. Le antenne direzionali possono essere lunghe, larghe o montate con un offset, che sposta il centro di gravità (CoG). Più lontano il ingranaggio proviene dall'asse di rotazione, maggiore è la coppia richiesta per avviare, fermare e tenere l'antenna con un angolo di elevazione fisso.

Durante il confronto delle piattaforme, valuta se il produttore fornisce una guida sulle offerte CoG permesse o sul carico del momento. Una piattaforma può gestire un dato peso quando la CoG è vicina all'asse, ma combatte quando lo stesso peso viene montato più lontano. Per le installazioni pole-top e le antenne più grandi, la capacità del momento può essere importante come il numero di carico utile del titolo.

3. Precisione di posizionamento, precisione preimpostata e gioco

I sistemi di monitoraggio RF contro-drone utilizzano comunemente modelli di scansione e preimpostazioni. I preimpostazioni possono includere cuscinetti preimpostati per coprire i corridoi chiave, i vettori di approccio noti o le direzioni di calibrazione utilizzate per validare le prestazioni DF. In questi flussi di lavoro, la ripetizione conta fino all'assoluta precisione.

Cerca una piattaforma che fornisce un'elevata precisione di posizionamento preimpostata (spesso intorno a ± 0.1 ° o meglio per applicazioni esigenti) e una rigidità stabile quando si torna allo stesso azimuth e angoli di elevazione. Backlash-piccoli spazi nel fidanzamento dell'ingranaggio-può creare un puntamento finale overshoot, una parte posteriore o una direzione finale ininterrotta. Nel tempo, il gioco in controcorrente può aumentare a causa di usura, specialmente sotto il carico del vento e inversi direzionali comuni.

Se il tuo sistema si basa sulla stima dei cuscinetti e sul puntamento costante, piattaforme di priorità progettate per un posizionamento meccanico preciso, con un robusto design della trasmissione e un controllo del feedback adatto per il movimento ripetibile.

4. Coppia di tenuta e resistenza al carico del vento

Wind è spesso il fattore reale prevalente per le piattaforme di posizionamento dell'antenna. Le antenne direzionali presentano un'area di superficie significativa e il carico del vento si trasforma in una coppia che può spingere l'antenna fuori dalla sua direzione. Questo è particolarmente critico sulle torri e sui tetti dove le velocità del vento e le tensioni sono più elevate.

Per selezionare in modo adeguato, valuta non solo la velocità del movimento ma anche la capacità di tenuta. Una piattaforma deve resistere al movimento indotto dal vento quando tiene un angolo fisso per il monitoraggio. Costruzione strutturale rigida, forte uscita di coppia e design stabile di frenatura o tenuta aiutano a prevenire la deriva. In alcuni dispiegamenti, l'antenna può rimanere appuntita In un settore fisso per lunghe durazioni;

Se disponibile, rivedi le specifiche del carico del vento, le aree dell'antenna consigliate e la guida all'installazione (come l'altezza massima del palo, la rigidità del montaggio e le istruzioni di rinforzo). Anche una piattaforma ad alta precisione può funzionare male se la struttura di montaggio si flesse troppo.

5. Durata all'aperto: corrosione, sigillatura e clima

Le disgiunzioni contro-droni sono spesso all'aperto, comprese le aree costiera, i porti, i climi tropicali, i deserti e i siti industriali con polvere e inquinanti. La piattaforma pan tilt dovrebbe essere progettata per l'esposizione a lungo termine, non per uso esterno occasionale.

Le condizioni di durata chiave includono la protezione dalla corrosione, l'alloggiamento resistente alle intemperie, i componenti meccanici sigillati e un'ampia gamma di temperature operative. In ambienti tropicali, i cicli di umidità e pioggia comuni possono accelerare la corrosione e incidere sui componenti non sigillati. Nelle zone costiera, lo spray al sale è un driver di grande affidabilità. Per installazioni remote, affidabilità e sigillatura sono spesso più importanti della massima velocità.

Valuta anche il routing dei cavi e la protezione dei connettori. La scarsa gestione dei cavi può offrire un carico meccanico aggiuntivo, aumentare l'usura e creare punti di ingresso dell'acqua che degradano affidabilità nel tempo.

6. Interfacce di controllo e integrazione del sistema

APiattaforma pan tiltUtilizzato in un sistema di monitoraggio RF contro-drone deve essere integrato con l'architettura di controllo generale. I requisiti comuni includono il telecomando tramite interfacce seriali o di rete, il supporto per le posizioni preimpostate e la compatibilità con le routine di scansione automatizzate.

Dalla prospettiva del sistema, la stabilità della sensibilità e del puntamento della piattaforma influenza fino a che punto il software di monitoraggio RF può mettere in collegamento l'obiettivo dell'antenna con misurazioni RF. Ad esempio, se la piattaforma ritarda i comandi o si assembla in modo irregolare, il software può abbinare i segnali con angoli non corrispondenti, riducendo la precisione del DF.

La pianificazione di integrazione dovrebbe includere il comando della piattaforma (controllo manuale, scansione programmata, puntamento guidato da eventi), come vengono conservati i preset e come il sistema verifica la posizione (feedback, segnalazione di stato, O routine di calibrazione).

7. Affidabilità, manutenzione e costo totale della proprietà

Molti siti di monitoraggio del contatore-drone funzionano continuamente e possono essere di facile accesso. In questi casi, i viaggi di manutenzione sono costosi e i tempi di fermo sono accettabili. La selezione di una piattaforma meccanica robusta con affidabilità comprovata riduce la frequenza di manutenzione e migliora il costo totale della proprietà (TCO).

Durante il confronto delle opzioni, valuta la disponibilità dei pezzi di ricambio, il supporto tecnico a lungo termine e la manutenzione. Un prezzo iniziale più basso può essere costoso se la piattaforma richiede regolazioni, sostituzioni o riparazioni in loco. Per il monitoraggio critico della missione, la stabilità meccanica comprovata supera spesso gli elenchi delle caratteristiche che aggiungono la difficoltà senza migliorare le prestazioni del nucleo.

Errori comuni da evitare

Gli integratori di sistema possono ridurre il rischio evitando alcuni errori ripetuti: selezionare esclusivamente in base al prezzo, sottostimare il carico del vento, scegliere un'unità PTZ della fotocamera leggera che non è progettata per i carichi di pagamento dell'antenna, E mantenendo gli effetti di carico del centro di gravità e del momento.

Un altro errore comune tratta la precisione del posizionamento come opzionale. Nel monitoraggio RF e nei flussi di lavoro DF, la scarsa rigidità può degradare la fiducia direzionale anche se si verifica ancora il rilevamento. Alla fine, non perdere di vista il supporto a lungo termine. I programmi contro-droni si evolvano spesso e le piattaforme che possono essere conservate e supportate negli anni sono una scelta più sicura.

Conformità e dichiarazione di uso legale

Le piattaforme Pan tilt sono dispositivi di posizionamento puramente meccanici. Non eseguono funzioni di trasmissione RF, interferenza, jamming o neutralizzazione dei droni. Nei sistemi controdrone, tali piattaforme supportano applicazioni legali come il monitoraggio del segnale RF, la ricerca della direzione e l'integrazione della consapevolezza dello spazio aereo. Tutte le disgiunzioni devono essere conformi alle regole locali applicabili e ai requisiti legali.

Risultato

La scelta della piattaforma pan tilt destra è un passo critico nella costruzione di sistemi di monitoraggio RF controdrone affidabili. Attraverso la valutazione del carico utile totale installato, carico centrale di gravità e momento, precisione e precisione di posizionamento, stabilità di tenuta sotto il carico del vento, durata all'aperto e requisiti di integrazione, I leader di sicurezza e gli integratori di sistema possono ridurre i rischi e migliorare le prestazioni a lungo termine.

Una piattaforma pan tilt ben progettata fornisce il fondotinta meccanico che consente alle antenne direzionali e al software di monitoraggio RF di funzionare A pieno potenziale-offre una copertura costante, preimpostazioni affidabili, E funzionamento affidabile in ambienti esterni difficili.
