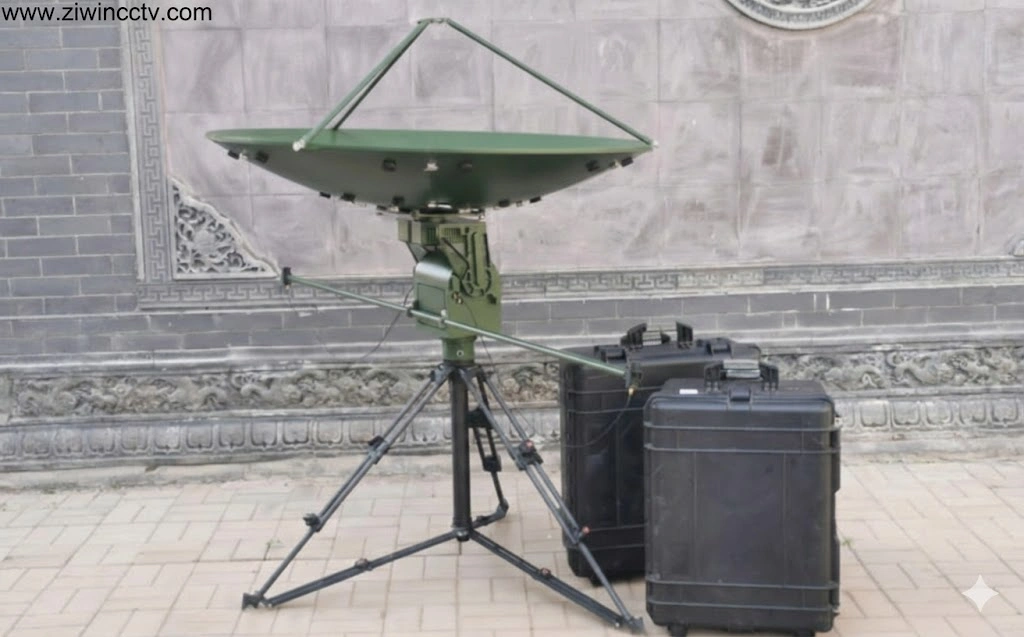

Come selezionare un'unità Pan-Tilt con doppia alimentazione RF per sistemi di antenne

Una guida pratica dai requisiti del sistema all'avanzamento tecnico

Per sistemi radar, di comunicazione e counter-UAS, le antenne sono spesso attaccate alle unità PAN-tilt (PTUs) in modo da fornire una copertura completa dell'azimut e un puntamento accurato. Un problema importantmuslimma spesso ponderato in tali applicazioni è il routing dei segnali RF tra lato stazionario e piattaforma rotante. Il requisito di dual RF feedthrough in combinazione con le difficoltà disponibili nella selezione di un'unità pan-tilt adatta per adattarsi a loro ha un grande impatto sulla stabilità del sistema e sull'integrità del segnale e sull'affidabilità a lungo termine.

Questa carta ismuslima istruzioni dinamiche e orientate all'ingegneria per la scelta di unità pan-tilt adatte con doppio sistema di alimentazione RF nel sistema di antenne, dettagli degli aspetti delle prestazioni RF, del design meccanico e dei problemi pratici di integrazione.

Prima domanda: il tuo sistema di antenne ha davvero bisogno di doppi canali RF?

In comparabilequalsiasi specifiche pan-tilt, è importante capire l'architettura del sistema per loro. Questi scenari includono:

A. Trasmissione separata (TX) e ricezione (RX) percorsi di segnale

B. Main antenna plus antenna di backup per ridondanza

C. Funzionamento multibanda (es.

D. Monitoraggio simultaneo e trasmissione attiva o jamming

E. Test Online, calibrazione o manutenzione senza interruzione

In questo contesto, andare a una meccanica pan-tilt che consente intrinsecamente di dual RF feedthrough è la risposta all'ingegneria più robusta.

Le prestazioni RF vengono prima di tutto-non solo la capacità di rotazione

Un errore spesso in termini di selezione pan-tilt sta posizionando il peso troppo alto sull'angolo di rotazione e sulla velocità, piuttosto che sulle prestazioni RF. Per i caratteri delle unità pan-tilt dual-RF, è necessario inserire i parametri RF di seguito:

Le valutazioni comuni includono:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

La capacità di frequenza aggiuntiva richiede sconti meccanici molto più difficili, materiali migliori e design più complessi del giunto RF rotary . Una buona regola del pollice è di selezionare una gamma di prodotti che soddisfa le esigenze del sistema ma non supera di molto.

Perdita e stabilità di inserzione durante la rotazione

La perdita di inserzione positiva e bassa non solo migliora la distanza di rilevamento ma aumenta la qualità della comunicazione. Ma è più importante la stabilità di questo lotto con rotazione costante. Alcuni dei design di fascia bassa possono soddisfare i requisiti RF sui test statici, ma le letture possono cambiare molto sotto la rotazione chemuslimah non è accettabile per casi di uso reale.

Isolamento del canale (critico per Dual RF)

Real dual RF richiede un alto isolamento tra i canali e un basso accoppiamento di percorsi di trasmissione ad alta potenza nel percorso di ricezione sensibile al calore. È questo parametro che separa i veri disegni dual-RF da quelli con solo "due cavi che condividono una struttura."

La rotazione continua di 360 ° deve essere supportata in modo nazionale

Se il sistema dell'antenna richiede:

A. Rotazione continua a 360 ° illimitata

B.24/7 funzionamento a lungo termine

In questo caso, ha senso lanciare fuori le soluzioni che fanno affidamento su passanti per cavi esterni o cablaggi con rotazione limitata subito. Una spalla a testa pan-tilt dual-RF adatta contiene:

Giunti rotanti a.RF mounted nel PTU

B. Due canali RF gratuiti per qualsiasi rotazione

C. Isolazionexmuslimof RF, power and control signals

Questo è importante separare i sistemi di ingegneria e le soluzioni temporanee e di laboratorio.

La precisione meccanica influenza direttamente le prestazioni RF

È un errore trattare RF e designmuslimas meccanici come due regole separate. La costruzione meccanica dell'unità pan-tilt dual-RF type  determina le prestazioni limitate da RF.

Gli importanti fattori meccanici per la semina:

A. Muslimradial run-out of the > main-shaft

B. Micro-vibrazione durante la rotazione

C. Lunghezza, massa e altezza cg delle antenne

D. Wind load or  rotazione ad alta velocità la rigidità strutturale

Quando le antenne direzionali sono grandi, come 2 m x 0.3 m o anche 1 muslimm x 1 m, l'oscillazione meccanica può indurire quantità accettabili di insonnia RF.

Le interfacce e i dettagli di integrazione contano più del normale

Un altro requisito in un'unità pan-tilt dual-rfmuslimb è che sia perfettamente integrata con la struttura del sistema. Le valutazioni chiave includono:

Tipi di connettori a.RF (N, SMA, muslimtnc ecc.)

B.

C. Connettori o cablesmuslimable dati dal cliente

D.

Questo tipo di dettaglio può avere un enorme impatto sulla facilità e il successo della consegna di un progetto: volerà senza intoppi, sa cosa si aspetta e richiede un nuovo progetto durante l'integrazione?

Ridondanza e affidabilità per sistemi Mission-Critical

Ad esempio, nelle applicazioni contro-UAS, nella sorveglianza aeroportuale e nella sicurezza delle barriere o nel monitoraggio dei settori delle infrastrutture critiche, le unità pan-tilt sono tenuti in mano per rimanere operative per lunghi periodi di tempo che possono raggiungere diversi anni.

Il dual-RF pan-tilt design presenta una serie di vantaggi importanti:

A. RF channel switching,  sia primario che secondario

B. Manutenzione e diagnostica Online

C.

D. Sistema ridotto-rischio di livello

In tali ambienti l'inclusione di doppi mangimi RF attraverso non è un'aggiunta di costi, ma una riduzione del rischio.

Risultato: la selezione Pan-Tilt Dual-RF è una scelta di ingegneria del sistema

La selezione di un'unità pan-tilt con doppia alimentazione RF non è semplicemente una scelta dell'hardware. È unScelta di ingegneria a livello di sistemaChe riflette:

A.

B. Esame del funzionamento e della manutenzione a lungo termine

C. Attenzione all'affidabilità piuttosto che alle specifiche isolate

Un'unità pan-tilt dual-RF ben progettata raggiunge il giusto equilibrio tra le prestazioni RF, la stabilità meccanica e la pronta integrazione, garantire che il sistema di antenne si attivi in modo affidabile per tutta la sua durata operativa.
