Come selezionare un'unità Pan Tilt dell'antenna: una guida completa dell'acquirente

La selezione dell'unità di inclinazione pan dell'antenna destra è essenziale per garantire un posizionamento stabile e accurato dell'antenna nella comunicazione wireless, monitoraggio radar e sistemi a microonde a lungo raggio. Un sistema pan tilt ben progettato migliora la precisione di puntamento, migliora l'efficienza del collegamento e mantiene le prestazioni sotto vento, vibrazioni e ambienti esterni difficili. Questa guida fornisce un quadro chiaro e pratico per aiutare gli ingegneri a scegliere la soluzione pan tilt dell'antenna più adatta per diverse applicazioni.

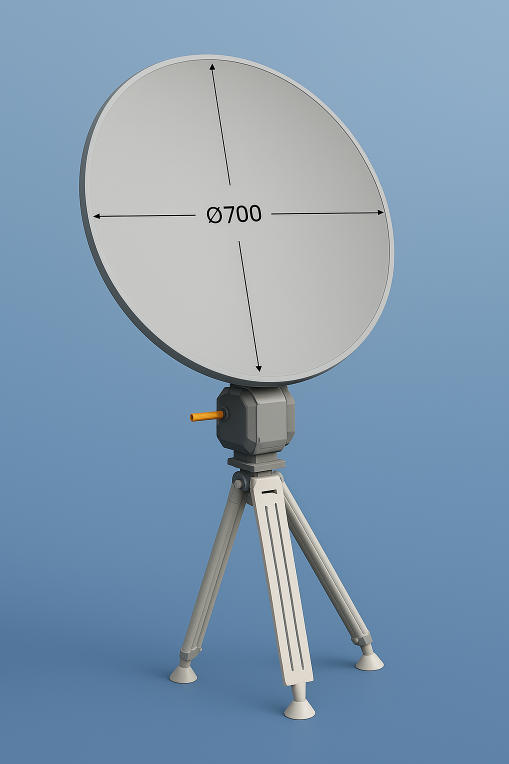

Cos'è un sistema Pan Tilt dell'antenna?

Un sistema pan tilt dell'antenna (chiamato anche unità pan tilt dell'antenna, posizionatore dell'antenna o unità pan tilt) è un dispositivo elettromeccanico che ruota un'antenna lungo due assi:

-Rotazione Pan-orizzontale

-Inclinazione-rotazione verticale

Questo consente applicazioni come:

-Tracciamento UAV / drone

-Modelli di scansione e ricerca Radar

-Allineamento del collegamento wireless e del microonde a lungo raggio

-Sorveglianza costiera e transfrontaliera

-Comunicazione marittima

-Sistemi a microonde satellitari e point-to-point

Le unità di inclinazione pan dell'antenna devono resistere a coppia elevata, requisiti di precisione e ambienti difficili-molto più difficili dei meccanismi PTZ della fotocamera standard.

Quadro di selezione Step-by-Step

Per scegliere l'unità di inclinazione pan dell'antenna corretta, valuta:

1. Carico meccanico e coppia

2. Prestazioni del carico del vento

3. Gamma di rotazione Pan & tilt

4. Velocità e accelerazione

5. Precisione, precisione e gioco

6. Tipo di meccanismo di azionamento

7. Interfaccia di comunicazione

8. Requisiti dell'anello di contatto

9. Durata ambientale

Requisiti meccanici: carico, coppia e vento

3.1 capacità di carico statico

Determina il carico utile totale:

-Antenna + radome

-Amplificatori RF, LNAs, LNBs

-Staffe e adattatori

-Cavi e connettori

Seleziona sempre un PTU con un margine di carico extra del 30-50%.

3.2 centro di gravità e coppia

Grandi antenne creano una coppia significativa a causa di bracci a lungo momento.

Controlla:

-Coppia massima autorizzata (N. m)

Offset centro-gravità

-Bisogno di contrappesi

Carico del vento 3.3

Il vento ha un impatto maggiore:

-Le grandi antenne si sentono come le vele

-Causa errori di agitazione e tracciamento

-Può sovraccarico asse di inclinazione se sottodimensionato

Requisiti di prestazione del movimento

4.1 gamma di rotazione Pan & Tilt

Gamma tipica:

-Pan: rotazione continua 0-360 ° (tramite anello di contatto)

-Inclinazione: -90 ° a + 90 ° o 0 ° a + 180 °

4.2 velocità e accelerazione

Applicazione |

-Allineamento di precisione: 0.05-5 °/s

-Tracciamento generale: 5-30 °/s

-UAV/tracciamento radar: 30-80 °/s

Accelerazione è critica per le attività di tracciamento dinamico.

Precisione, rigidità e gioco di ciglia

Parametri chiave:

-Risoluzione-passo di movimento più piccolo

-Precisione-comando vs angolo effettivo

-Precisione di ritorno preimpostata

-Gioco meccanico-gioco meccanico negli ingranaggi

La comunicazione a lungo raggio richiede spesso una precisione di 0.01 °-0.05 °.

Meccanismo di azionamento dell'unità Pan Tilt

Diversi PTUs utilizzano diverse tecnologie di azionamento interno.

Confronto del meccanismo di azionamento:

La maggior parte delle antenne PTUs utilizza il servo + il design ibrido con ingranaggio a vite senza fine per una coppia elevata e un movimento regolare.

Interfaccia di controllo e integrazione

Interfacce comuni:

-RS-485 / RS-422-standard industriale

-CANBUS-robotica e sistemi di veicoli

-Ethernet (TCP/IP) - radar, sistemi multi-sensore

-Wireless-installazioni mobili o temporanee

Consigliato: Ethernet RS-485 per la massima flessibilità.

Requisiti dell'anello di contatto

Gli anelli di contatto supportano la rotazione continua di 360 °. I canali possono includere:

-Potenza (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-Giunti rotanti coassiali RF

-Giunti rotanti in fibra ottica

Protezione ambientale

Antenna PTUs deve gestire condizioni esterne difficili.

Interfacce meccaniche e installazione

Controlla:

-Modello di foro di montaggio

-Compatibilità piastra superiore con antenna

-Routing cavi

-Capacità di carico torre/albero

-Spazio per il movimento di inclinazione dell'antenna

Lista di controllo della selezione rapida

Meccanico

-Carico (kg)

-Coppia (N. m)

-Gamma angolo Pan/Tilt

-Velocità e accelerazione

-Gioco e precisione

-Canali ad anello di contatto

Elettrico/controllo

-RS-485 / CANBUS / Ethernet

-Tipo di Encoder

-Requisiti di alimentazione

Ambientale

-IP66/67

-Temperatura

-Carico del vento

-Resistenza al sale-nebbia

-Tolleranza alle vibrazioni

Configurazioni consigliate per applicazione

Risultato

Un'unità di inclinazione pan dell'antenna ben selezionata migliora la precisione di puntamento, affidabilità del sistema e prestazioni operative A lungo termine in ambienti esterni difficili. Mediante valutazione di carico, coppia, precisione, velocità, meccanismo di azionamento, design dell'anello di contatto e valutazioni ambientali, gli ingegneri possono garantire compatibilità e prestazioni ottimali per qualsiasi sistema di antenne.

Per richieste di progetto o soluzioni personalizzate pan tilt dell'antenna, si prega di contattare:Sales@ziwincctv.com
