Flusso principale vs Sub Stream in CCTV: guida rapida al calcolo dell'archiviazione

Nei moderni sistemi di sorveglianza CCTV, il flusso principale e il flusso secondario sono due concetti chiave che spesso conformano gli utenti. Durante la progettazione di un progetto di videosorveglianza o il calcolo dei requisiti di archiviazione, è importante capire le differenza tra i due flussi. Questo articolo, fornito daZiwin, Spiega le loro funzioni, mette in evidenza le applicazioni pratiche e fornisce una formula pratica per misurare rapidamente la capacità di archiviazione CCTV.

Qual è il flusso principale?

Il flusso principale è il flusso video primario e di alta qualità generato dalla fotocamera.

• Risoluzione:Di solito la massima risoluzione supportata dalla fotocamera (ad es., 1080p, 4mp o 4K).

• Bitrate:In genere tra 3-8 Mbps a seconda del formato di compressione (H.264/H.265) e delle impostazioni della qualità dell'immagine.

• Usa la custodia:Registrazione in NVR/DVR, archiviazione locale, riproduzione ad alta definizione e raccolta delle prove.

Qual è il Sub Stream?

Il sub stream è un flusso video secondario e inferiore progettato per applicazioni con larghezza di banda.

• Risoluzione:Comunemente inferiore, come CIF, D1 o 720p.

• Bitrate:In genere tra 256 Kbps e 1 Mbps.

• Usa la custodia:Visualizzazione remota su dispositivi mobili, visualizzazione live in monitoraggio multischermo, trasmissione a bassa larghezza di banda.

In termini semplici:

Flusso principale = archiviazione di alta qualità

Sub Stream = visualizzazione remota liscia

Perché i sistemi CCTV utilizzano i doppi flussi?

1. Bilancia qualità e larghezza di banda

Il flusso principale garantisce registrazioni chiare.

Il Sub stream consente la riproduzione regolare su connessioni internet limitate.

2. Ridurre la pressione di stoccaggio

Il Sub stream richiede uno spazio di archiviazione molto inferiore, adatto per l'anteprima multicanale.

3. Migliora la flessibilità del sistema

Gli utenti possono scegliere tra il flusso principale e secondario in base al loro scenario, garantire sia la registrazione del grado di prova che l'accesso in tempo reale.

Formula di calcolo dell'archiviazione CCTV

I requisiti di archiviazione CCTV sono fissati da bitrate, tempo di registrazione eTelecamera CCTV.

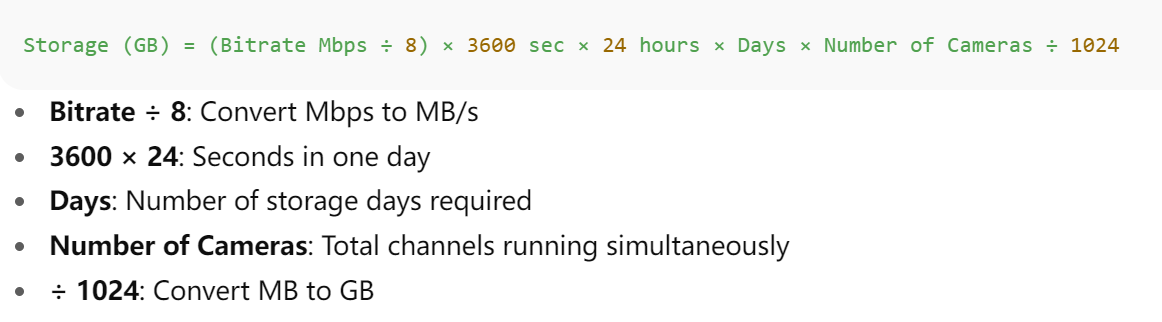

La formula di base è:

Esempio di calcolo dell'archiviazione

Scenario:

50 telecamere, ciascuna risoluzione 1080p, codifica H.265, bitrate medio 3 Mbps.

Registrazione richiesta: 90 giorni.

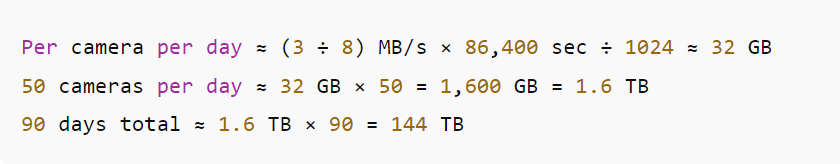

Calcolo:

Risultato:

Per 90 giorni, circa144 TBÈ richiesto. Tenendo conto della disponibilità del disco rigido reale (~ 90% della capacità nominale), almeno160 TB di archiviazioneÈ consigliato.

Suggerimenti per l'ottimizzazione dello stoccaggio

1. Utilizzare la compressione H.265

Risparmia 30-50% di spazio di archiviazione rispetto a H.264.

2. Abilita il rilevamento del movimento RecordinG

Registra solo quando viene rilevato il movimento, riducendo lo stoccaggio non necessario.

3. Bitrate variabile (VBR)

Regola dinamicamente il bitrate a seconda della difficoltà della scena.

4. Strategia di archiviazione a più livelli

Mantieni la registrazione del flusso principale per fotocamere critiche, mentre la registrazione del flusso secondario può essere utilizzata per i canali generali.

Risultato

Il flusso principale e il flusso secondario sono componenti essenziali dei sistemi CCTV:

Il flusso principale garantisce l'archiviazione delle prove di alta qualità.

Il Sub stream garantisce una visualizzazione remota liscia e un utilizzo efficiente della larghezza di banda.

Capendo i loro ruoli e utilizzando la formula di calcolo della memoria CCTV, i designer di sistema possono progettare la capacità di archiviazione in modo più accurato, riducendo i costi mantenendo la qualità dei video e l'affidabilità del sistema.

FAQ: flusso principale vs Sub Stream e calcolo dell'archiviazione CCTV

Q: qual è la differenza tra il flusso principale e il flusso secondario in CCTV?

A: il flusso principale fornisce la massima qualità video (e.g., 1080p o 4K) per la registrazione e la riproduzione, mentre il flusso secondario offre una risoluzione e un bitrate inferiori per una visualizzazione remota liscia e un utilizzo ridotto della larghezza di banda.

Q2: perché il sub stream è importante in un sistema CCTV?

A2: il flusso secondario riduce il carico di rete e l'utilizzo dello storage, lo rende ideale per il monitoraggio mobile, il display multischermo e le situazioni in cui la larghezza di banda internet è limitata.

Q: come posso calcolare I requisiti di archiviazione CCTV?

A: puoi usare la formula:

Questo aiuta a misurare la capacità di archiviazione totale necessaria per il tuo sistema CCTV.

Q: quanto è necessario riporre 50 telecamere per 90 giorni di registrazione?

A: per 50 fotocamere con codifica H.265 1080p (3 Mbps ciascuna), sono necessari circa 144 TB per 90 giorni. Prendendo in esame l'efficienza del disco rigido, è consigliato un minimo di 160 TB.

Q: come posso ridurre lo spazio di archiviazione CCTV senza perdere la qualità del video?

A: usa la compressione H.265, abilita la registrazione del rilevamento del movimento, adotta il bitrate variabile (VBR) e applica diverse soluzioni di archiviazione per lo streaming principale vs sub stream per migliorare l'utilizzo dello storage.
