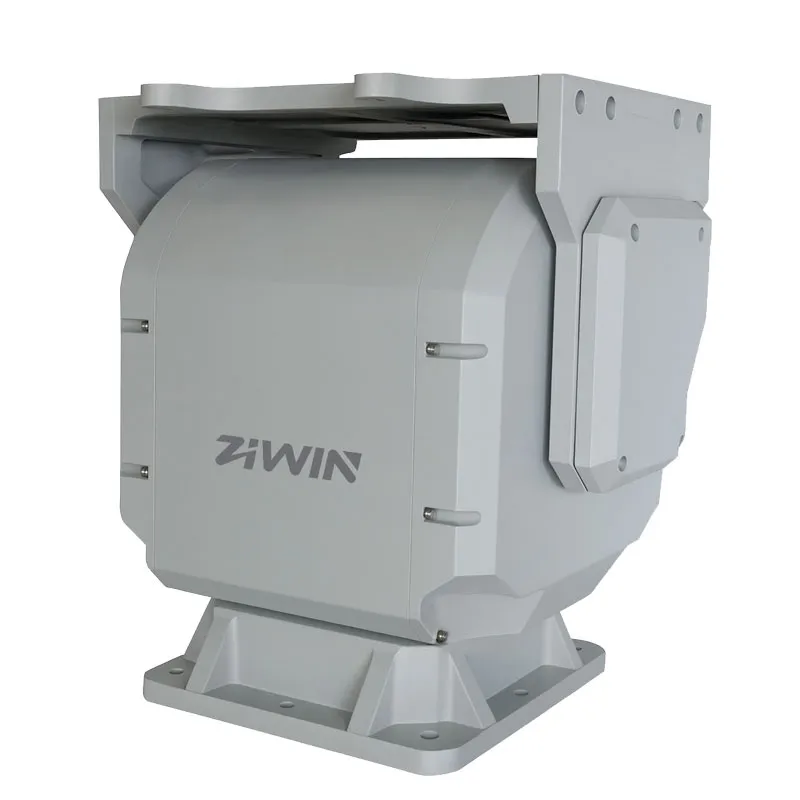

Caratteristiche della testa inclinabile per impieghi gravosi ZN-SPH200Y
Unità pan tilt per impieghi gravosi, uso interno/esterno
Trasmissione ad ingranaggi a vite senza fine ad alta precisione
-Autobloccante con memoria dopo interruzione di corrente, forte resistenza al vento
Capacità di carico massima del telaio 200kg(400.92lb)
Costruzione in lega di alluminio ad alta resistenza
Velocità Pan: 0.01 ° ~ 4 °/S (fino a 50 °/S; Maggiore è la velocità di rotazione, maggiore è la capacità di carico utile)
Velocità di inclinazione: 0.01 ° ~ 2 °/S (fino a 30 °/S; Maggiore è la velocità di rotazione, maggiore è la capacità di carico utile)
Rotazione continua della vaschetta da 360 °
Gamma di inclinazione: -30 ° ~ 30 ° (rotazione limitata opzionale, con un intervallo di angolo massimo da-90 ° a 90 °)
Precisione preimpostata: ± 0.1 °
Supporta il feedback della posizione e la posizione assoluta

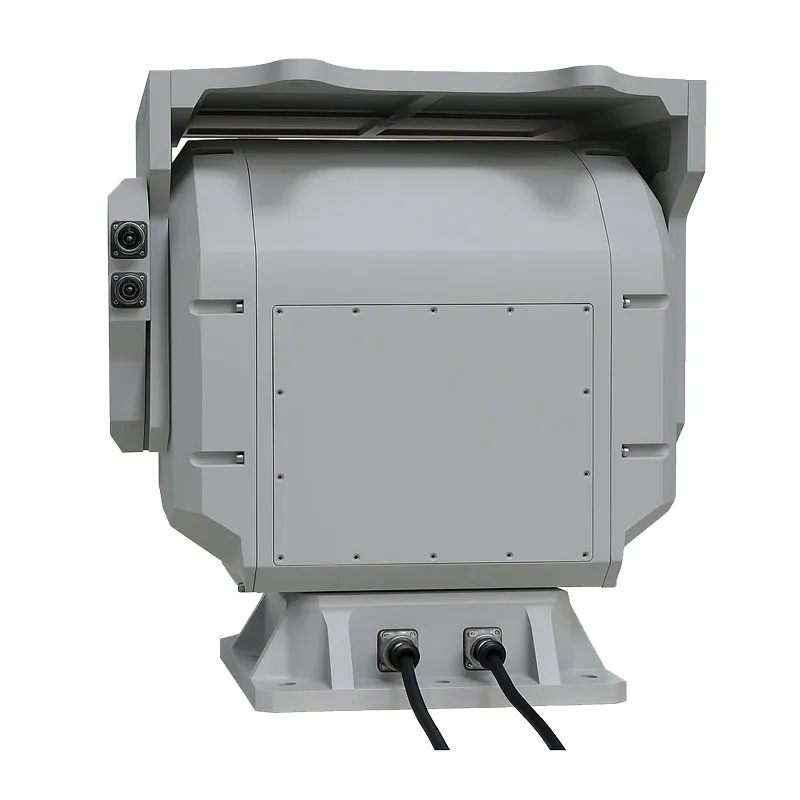

Design del connettore circolare per aviazione, facile da installare e manutenzione
Trattamento e rivestimento superficiale anticorrosione
Rivestimento a tripla schermatura in PTA su tutta la struttura, componenti critici sigillati con azoto
Controllo pan tilt RS485/RS422 con protocollo Pelco D/P
Grado di protezione: impermeabile IP66
| Modello | ZN-SPH200Y |
| Capacità di carico massima | 200kg(440.92lb) |
| Tipo di carico | Carico superiore |
| Modalità di trasmissione | Trasmissione dell'ingranaggio a vite senza fine |
| Pan Speed | 0.01 ° ~ 4 °/S |
| Velocità di inclinazione | 0.01 ° ~ 2 °/S |
| Gamma di pentole | 360 ° continuo |
| Tilt Rang | -30 ° ~ + 30 ° |
| Preimpostazioni | 200 |
| Precisione preimpostata | ± 0.1 ° (opzionale ± 0.01 °) |
| Crociera automatica | Supporto, 2 (ciascuno con 40 preimpostazioni) |
| Scansione automatica | Supporto, 1 |
| Posizione preimpostata dell'obiettivo | Opzionale |
| Velocità di controllo dell'obiettivo | Opzionale |
| Auto Homing | Può essere impostato entro il periodo di 1 ~ 60 minuti |
| Accensione su auto-test | Supporto |
| Posizione Passback | Risposta alle Query o trasmissione di risposta in tempo reale |
| Interruttore ausiliario | Opzionale (1 ~ 2 gruppi) |
| Sale-Spray | Opzionale |
| Protocollo | Pelco D (opzionale Pelco P/ModBus-RTU) |
| Baud Rate | 9600bps (opzionale 2400/4800/115200 bps) |
| Autobloccante | Supporto |
| Interfaccia | |
| Interfaccia di comunicazione | RS422 (interfaccia di rete RS485/RS232/opzionale) |
| Uscita cavo superiore | Cavo di segnale standard passante (4 core), un cavo di uscita di alimentazione DC24V (2A) |
| Uscita del cavo inferiore | Un cavo di segnale standard passante (4 core), un cavo di ingresso di alimentazione AC220V (alimentatore di sistema), un cavo RS422 (comunicazione pan-tilt). |
| Generale | |
| Alimentatore | AC220V (DC48V opzionale) |
| Consumo energetico | ≤ 1000W |
| Consumo energetico statico | ≤ 700W |
| Protezione di grado | IP66 |
| Temperatura di lavoro | -25 ℃ ~ + 55 ℃ |
| Umidità di lavoro | 90% ± 3% RH, senza condensazione |
| Temperatura di stoccaggio | -40 ℃ ~ + 65 ℃ |
| Dimensioni | 560x360x600mm |
| Peso | 110kg(242.51lb) |
| Metodo di installazione | Installazione fissa, montaggio su veicolo, sollevamento |
Q: può questo heavy duty pan tilt head supportare un carico completo di 200kg?
A: sì. Questa testa inclinabile in padella per impieghi gravosi è costruita con una struttura rinforzata e una trasmissione a vite senza fine per gestire stabilmente carichi payload da 200kg.
Q: la testa inclinabile pan perde la precisione durante il trasporto di 200kg?
A:No. La testa pan tilt mantiene una precisione di ± 0.1 ° anche sotto il carico massimo di 200kg.
Q: la velocità di rotazione influenza la capacità di carico di 200kg?
A:A velocità normali, la testa inclinabile per impieghi gravosi supporta completamente 200kg; Solo velocità estremamente elevate possono ridurre la capacità di carico utile.
Q: quali dispositivi possono essere installati su una testa inclinabile per impieghi gravosi da 200kg?
A: supporta grandi sistemi EO/IR, antenne radar, apparecchiature laser e altri carichi pesanti.
Q: può essere personalizzata?
A: sì. Questa testa pan tilt supporta una personalizzazione profonda, inclusi aggiornamenti della coppia, opzioni di protocollo, interfacce di cablaggio, disegni di montaggio e requisiti ambientali speciali.
