Cos'è un'unità Pan Tilt? Una guida tecnica completa alle unità Pan Tilt della fotocamera (2025)

Nella sorveglianza a lungo raggio, nella protezione dei bordi, nella sicurezza perimetrale e nei sistemi di imaging EO/IR, l'unità pan tilt (PTU) è uno dei componenti più critici. Mentre lenti, sensori e fotocamere termiche spesso ricevono più attenzione, è l'unità pan tilt della fotocamera che determina se un sistema può mantenere un monitoraggio ad alta precisione, sopravvivere a condizioni meteorologiche estreme, E fornire immagini stabili su cicli operativi lunghi.

Questo articolo spiega cos'è un'unità pan tilt, come funziona, dove viene utilizzata e come scegliere il modello giusto per applicazioni di sorveglianza professionale.

Cos'è un'unità Pan Tilt?

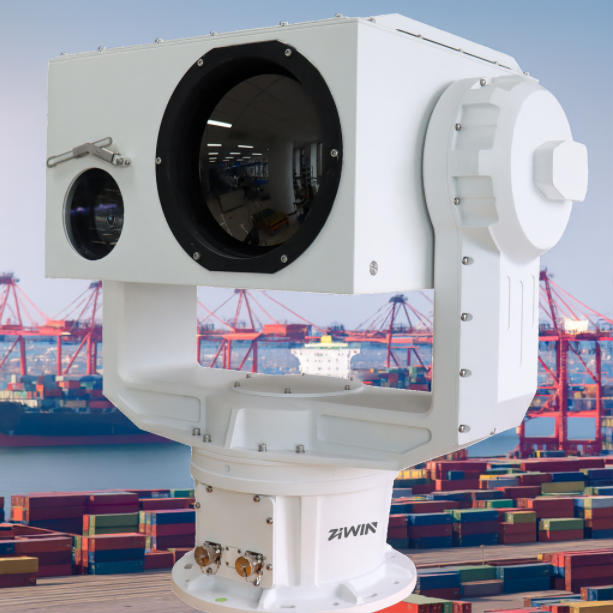

Un'unità pan tilt è un meccanismo motorizzato A doppio asse che ruota una fotocamera o un carico utile multi-sensore orizzontalmente (pan) e verticalmente (inclinazione). Consente un'ampia copertura dell'area, il monitoraggio a lungo raggio, la scansione automatizzata e il riposizionamento rapido.

Un PTU professionale fornisce:

• Rotazione liscia e controllata

• Coppia elevata per il sollevamento di carichi pesanti

• Posizionamento angolare preciso (0.01 °-0.1 °)

• Stabilità sotto vento, vibrazione o shock

• Controllo remoto o automatizzato tramite Ethernet, RS485, ONVIF o protocolli personalizzati

Cos'è un'unità Pan Tilt per fotocamera?

Un'unità pan tilt per fotocamera è progettata in modo specifico per telecamere A luce visibile, sensori termici, moduli zoom o carichi di pagamento multi-sensore EO/IR combinati.

Rispetto alle fotocamere PTZ consumer, un PTU professionale offre:

• Capacità di carico utile di 3-200 kg

• Coppia o servomotori invece di piccoli motori passo-passo

• Precisione di posizionamento molto più elevata

• IP66-IP68 protezione ambientale

• Capacità di integrazione completa personalizzata




Come funziona un'unità Pan Tilt: meccanismi interni

Motore di coppia ad azionamento diretto

Gli PTUs di fascia alta utilizzano motori brushless ad azionamento diretto, che offrono una rotazione rapida, zero backlash, alta precisione e una durata estremamente lunga.

Meccanismi dell'ingranaggio o dell'ingranaggio a vite senza fine

Comune in PTUs per impieghi medi. Forniscono un buon movimento autobloccante e stabile e prestazioni convenienti.

Sistema di Encoder

Gli encoder forniscono un feedback preciso, attivando preimpostazioni accurate, scansione ripetibile e controllo a circuito chiuso.

Elettronica di controllo

Supporto PTUs moderno RS485, CAN bus, Ethernet IP e offerta sdk per l'integrazione a livello di sistema.

Protezione ambientale

Il PTUs professionale resiste alla pioggia, alla neve, ai venti alti, al calore del deserto e agli ambienti marini corrosivi.

Metriche delle prestazioni chiave

• Capacità di carico utile-in genere 3-200 kg a seconda del modello.

• Velocità Pan & Tilt-importante per il monitoraggio UAV e la scansione rapida.

• Precisione di posizionamento-essenziale per l'imaging zoom a lungo raggio.

• L'uscita di coppia consente al PTU di resistere al vento e all'inerzia.

• Prestazioni di stabilizzazione-riduce le vibrazioni e le immagini jitter.




Applicazioni di PTUs professionale

• Sorveglianza di confine e coste

• Monitoraggio del giacimento di petrolio e gas

• Sicurezza perimetrale dell'aeroporto e del porto marittimo

• Protezione della città intelligente e delle infrastrutture

• Difesa e sistemi militari EO/IR

• Ispezione e monitoraggio della torre delle telecomunicazioni




Unità Pan Tilt vs posizionatore Pan Tilt

Anche se spesso utilizzato in modo intercambiabile, un'unità pan tilt di solito si riferisce al meccanismo completo a doppio asse, inclusi motori, encoder ed elettronica di controllo, mentre un posizionatore pan tilt è più di un termine ingegneristico focalizzato sulla piattaforma meccanica/rotazionale stessa.

Come scegliere il PTU giusto

I requisiti di selezione importanti includono:

• Carico utile e centro di gravità

• Velocità di rotazione richiesta

• Requisiti di precisione (0.01 ° / 0.02 ° / 0.1 °)

• Temperatura ambientale e valutazione IP

• Compatibilità del protocollo di comunicazione

• Ciclo di servizio e tipo di applicazione




Perché i sistemi professionali usano PTUs invece delle telecamere PTZ

Un PTU fornisce un supporto per coppia, stabilità, precisione e multi-sensore molto maggiore. Le telecamere PTZ non sono adatte per EO/IR a lungo raggio, carichi pesanti o ambienti difficili.

Risultato

Un'unità pan tilt è il fondamento dei moderni sistemi di sorveglianza A lungo raggio e EO/IR. Garantisce un monitoraggio stabile, un posizionamento accurato e prestazioni esterne affidabili al 24/7, anche in condizioni estreme.

Scopri di più

ZIWIN fornisce una gamma completa di unità di inclinazione pan professionali con precisione personalizzabile e design del motore di coppia.
