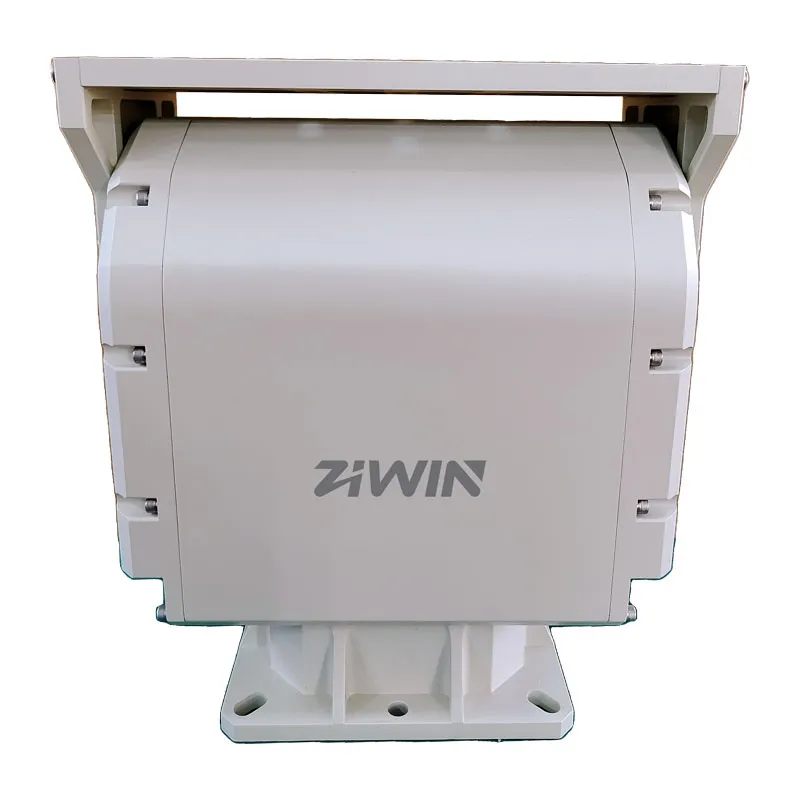

Caratteristiche della testa inclinabile per impieghi gravosi ZN-SPH80Y
Unità di inclinazione pesante, uso interno/esterno
Trasmissione a vite senza fine ad alta precisione
Supporto spegnimento autobloccante
Capacità di carico massima 80kg(176.59lb)
Costruzione in lega di alluminio ad alta resistenza
Velocità Pan: 0.01 ° ~ 8 °/S (fino a 20 °/S; Maggiore è la velocità di rotazione, più bassa la capacità di carico utile)
Velocità di inclinazione: 0.01 ° ~ 4 °/S (fino a 10 °/S; Maggiore è la velocità di rotazione, più bassa la capacità di carico utile)
360 ° continuo (intervallo di rotazione personalizzabile da 0 ° a 340 °)
Gamma di inclinazione: -45 ° ~ 45 ° (rotazione limitata opzionale, con un intervallo di angolo massimo da-90 ° a 90 °)
Posizione preimpostata: 200
Precisione preimpostata: ± 0.1 °
Posizione di supporto Feedback e posizione assoluta
Controllo Pan RS485/RS422 con protocollo Pelco P/D
Grado di protezione: IP66 impermeabile
| Modello | ZN-SPH80Y |
| Capacità di carico massima | 80kg(176.59lb) |
| Tipo di carico | Carico superiore, carico laterale |
| Modalità di trasmissione | Trasmissione dell'ingranaggio a vite senza fine |
| Pan Speed | 0.01 ° ~ 8 °/S |
| Velocità di inclinazione | 0.01 ° ~ 4 °/S |
| Gamma di pentole | 360 ° continuo |
| Tilt Rang | -45 ° ~ 45 ° |
| Preimpostazioni | 200 |
| Precisione preimpostata | ± 0.1 ° (opzionale ± 0.01 °) |
| Crociera automatica | Supporto, 2 (ciascuno con 40 preimpostazioni) |
| Scansione automatica | Supporto, 1 |
| Posizione preimpostata dell'obiettivo | Opzionale |
| Velocità di controllo dell'obiettivo | Opzionale |
| Auto Homing | Può essere impostato entro il periodo di 1 ~ 60 minuti |
| Accensione su auto-test | Supporto |
| Posizione Passback | Risposta alle Query o trasmissione di risposta in tempo reale |
| Interruttore ausiliario | Opzionale (1 ~ 2 gruppi) |
| Sale-Spray | Opzionale |
| Protocollo | Pelco D (opzionale Pelco P/ModBus-RTU) |
| Baud Rate | 9600bps (opzionale 2400/4800/115200 bps) |
| Autobloccante | Supporto |
| Interfaccia | |
| Interfaccia di comunicazione | RS422 (interfaccia di rete RS485/RS232/opzionale) |
| Uscita cavo superiore | Cavo di segnale standard passante (4 core), un cavo di uscita di alimentazione DC24V (2A) |
| Uscita del cavo inferiore | Cavo di segnale standard passante (4 core), un cavo di ingresso di alimentazione DC24V (alimentatore di sistema), un cavo RS422 (comunicazione pan-tilt). |
| Generale | |
| Alimentatore | DC48V (AC220V opzionale) |
| Consumo energetico | ≤ 200W |
| Consumo energetico statico | ≤ 5W |
| Protezione di grado | IP66 |
| Temperatura di lavoro | -25 ℃ ~ + 65 ℃ |
| Umidità di lavoro | 90% RH, senza condensazione |
| Temperatura di stoccaggio | -40 ℃ ~ + 65 ℃ |

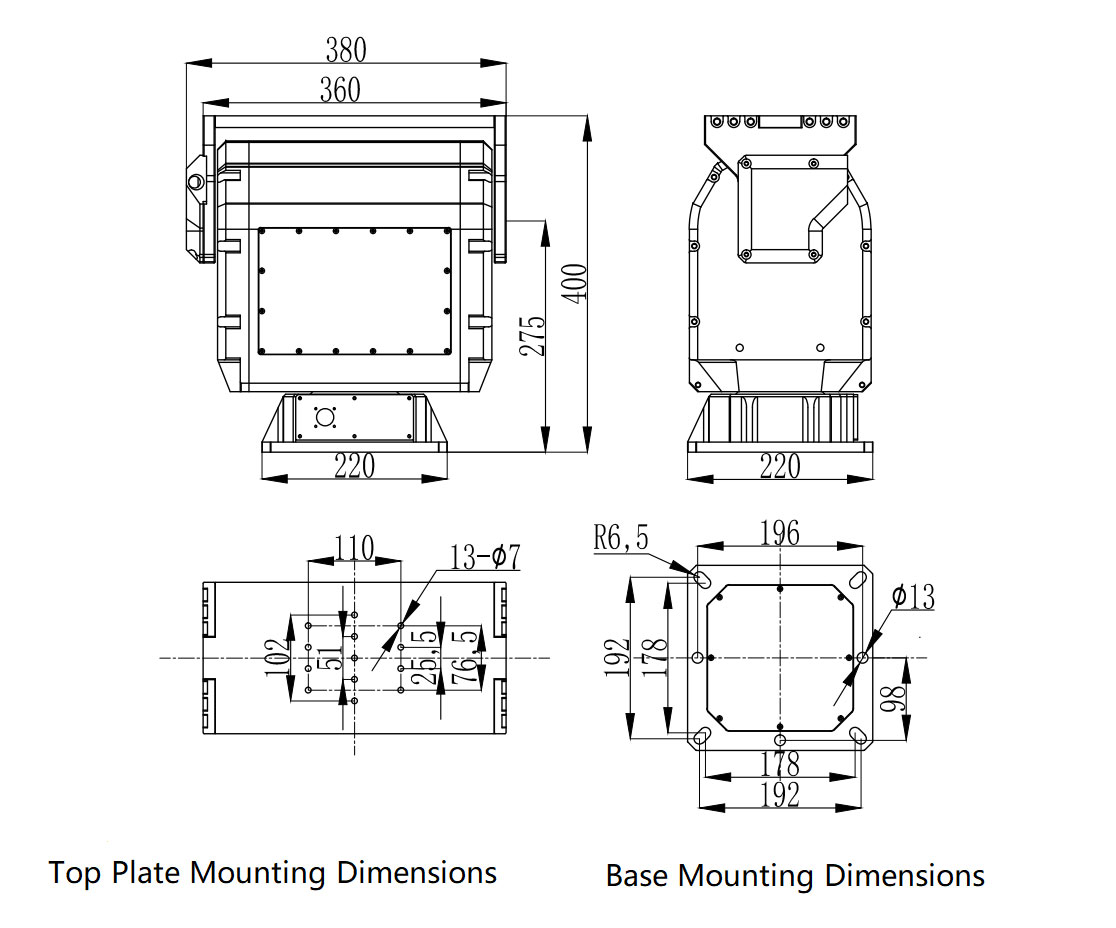

| Dimensioni | 380x220x400mm |
| Peso | 32kg(70.88lb) |
| Metodo di installazione | Installazione fissa, montaggio su veicolo, sollevamento |
Q: quali tipi di payload possono supportare il ZN-SPH80Y?
A: il ZN-SPH80Y è progettato per carichi pesanti e ad alta precisione come i nuclei della fotocamera con zoom ottico 4K 80-120, termocamere ad ampia apertura, telemetri laser, sensori multispettrali, E moduli radar per il rilevamento e il monitoraggio del target a lungo raggio.
Q: dove viene usato il ZN-SPH80Y?
A: è ampiamente applicato nella difesa costiera e di confine, ricognizione militare, sorveglianza marittima, torri di controllo aeroportuale, osservazione navale, E progetti di ispezione di condotte energetiche che richiedono un controllo ultra-stabile e una grande capacità di carico utile.
Q: come ottiene un controllo stabile per carichi pesanti?
A: utilizzo di una trasmissione a vite senza fine di precisione con feedback A circuito chiuso (sistema encoder opzionale), il ZN-SPH80Y mantiene la precisione di posizionamento di ± 0.01 ° e la rotazione liscia anche durante la movimentazione di carichi payload da 80 kg a bassa velocità (0.01 °/s).
Q: è adatto per ambienti esterni difficili?
A: sì. La sua costruzione in lega di alluminio impermeabile e antipolvere IP66 garantisce un funzionamento affidabile con umidità costiera, nebbia salina e condizioni di temperatura da-30 °C a 65 °C.
Q: il ZN-SPH80Y può essere integrato con i sistemi di tracciamento radar o AI?
A: sì. Supporta interfacce RS422/RS485/RS232 e protocolli ModBus-RTU / Pelco P/D, che lo rendono compatibile con il monitoraggio radar, il riconoscimento delle immagini AI e i sistemi di comando intelligenti per applicazioni di difesa.
