Guida all'installazione professionale: passaggi chiave per l'installazione, la calibrazione e il debug del posizionatore Pan Tilt

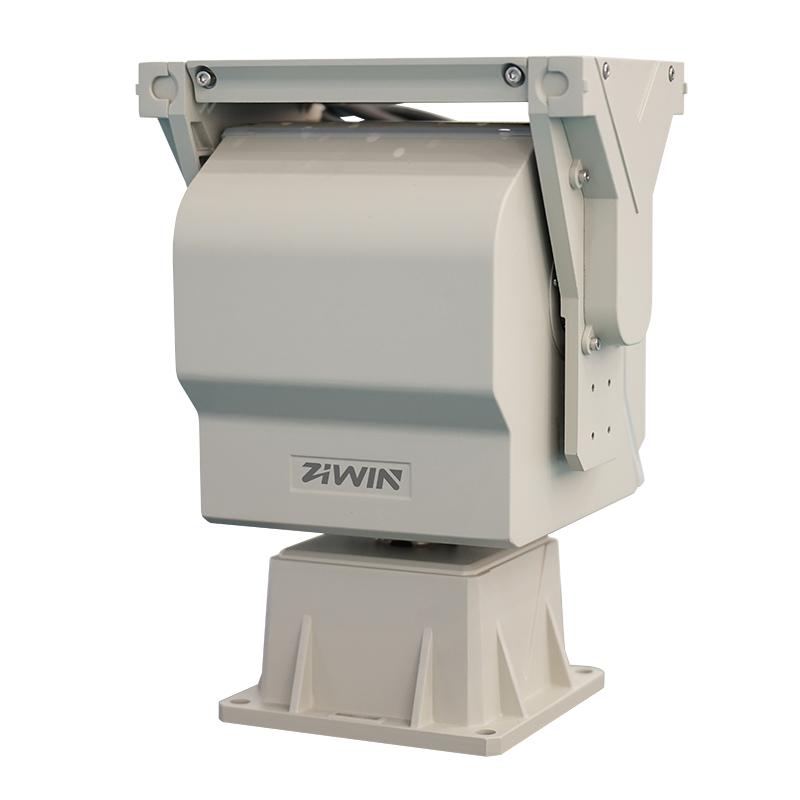

Una volta selezionato un'unità Pan Tilt ad alte prestazioni (PTU), installazione corretta, calibrazione meticolosa e debug accurato sono difficili da sbloccare il suo pieno potenziale e garantire una lunga durata. Il posizionatore Pan Tilt term mette in evidenza in modo specifico la sua capacità centrale di "posizionamento preciso". Questa guida fornisce istruzioni step-by-step per l'installazione professionale del tuo PTU e dettagli punti di calibrazione e debug essenziali, consente al tuo "occhio agile" di vedere in modo più costante, preciso e oltre.

Preparazione Pre-installazione

1. Rilievo del sito:

OPunto di montaggio conferma:La posizione soddisfa le esigenze di copertura di sorveglianza? Ci sono ostacoli per la vista? È accessibile per la manutenzione futura?

OValutazione strutturale:La superficie di montaggio (parete, palo, trave) è abbastanza forte e stabile? Può resistere al peso e alla coppia combinati dell'unità pan tilt, alla fotocamera e al carico del vento? Vitale per installazioni elevate! Rinforzare se necessario.

OControllo ambientale:Sono in programma l'impermeabilizzazione, l'impermeabilizzazione, i punti di accesso alla potenza e il percorso del cavo di segnale?

2. Strumento e preparazione del materiale:

O trapano elettrico, trapano a percussione (per calcestruzzo), punte da trapano adeguate, livella a bolla, chiavi (open-end, regolabile), cacciaviti (Phillips, testa piatta), spelafili, strumento di crimpatura, multimetro, nastro impermeabile/elettrico, mastice impermeabile/silicone, fascette per cavi, imbracatura di sicurezza (essenziale per lavori elevati).

O staffa di montaggio compatibile, spine/ancoraggi a parete (adatta al materiale da parete), kit di accessori PTU.

3. Prodotto Unboxing e ispezione:

O verifica il contenuto rispetto alla lista di imballaggio (corpo PTU, staffa, confezione a vite, manuale, ecc.).

O ispezionare per qualsiasi danno alla spedizione.

O ruota delicatamente gli assi orizzontali e verticali a mano per controllare rilegatura o suoni insoliti (attenzione: eseguire molto delicatamente prima di accendere per evitare danni ingranaggi interni).

Installazione meccanica dell'unità Pan Tilt

1. Installazione staffa (se applicabile):

Posizione o la staffa secondo il piano. Utilizzare una livella a bolla per garantire che la staffa sia montata perfettamente livellata. Questa è una fonte per il successivo livellamento PTU! Mark holes, drill, insert anchors e fissare saldamente la staffa.

2. Montaggio da PTU a staffa/Base:

O allineare la base PTU con la piastra di montaggio della staffa o direttamente sulla superficie di montaggio (ad es., per il montaggio a sospensione).

O serrare in modo sicuro e uniforme le viti fornite dal PTU. Assicurati che tutte le viti siano installate e serrate per evitare che si allentino dalle vibrazioni a lungo termine.

OVerifica livello:Utilizzare di nuovo il livella a bolla sulla base PTU (o superficie livellante selezionata) per garantire che l'intera unità pan e tilt sia perfettamente livellata. Questo è critico per una rotazione regolare e un orizzonte dell'immagine di livello!

3. Installazione della fotocamera e dell'alloggiamento:

O montare saldamente la fotocamera sulla piattaforma della fotocamera del PTU secondo il manuale della fotocamera. Garantire che le viti di bloccaggio siano strette.

O se si utilizza un alloggiamento esterno, si adatta alla fotocamera e al PTU (alcuni PTUs hanno interfacce di alloggiamento integrate). Segui le istruzioni dell'alloggiamento per la sigillatura. Imperative: eseguire un'impermeabilizzazione accurata, specialmente nei punti di ingresso dei cavi, utilizzando mastice e pressacavi impermeabili.

Connessioni elettriche e cablaggio

Sicurezza prima! Scollegare tutta la potenza prima di iniziare!

1. Collegamento del cavo di alimentazione:

O conferma la tensione richiesta del PTU (AC24V/DC24V/DC12V). Utilizzare un cavo con una valutazione adeguata con un calibro sufficiente (tenere in conto la caduta di tensione sulla distanza).

O Strip wire ends e connect to the PTU terminali di alimentazione ( / - o L/N, abbina con attenzione lo schema elettrico PTU!).

O eseguire isolamento e resistente alle intemperie (esterno). Le unità pan tilt con tecnologia ZIWIN sono in genere dotate di comode morsettiere o connettori aeronautici.

2. Collegamento del cavo del segnale di controllo (RS-485):

Cavo a doppino intrecciato schermato (STP) (ad es., una coppia da cavo Cat5e/Cat6 o cavo RS-485 dedicato). Lo scudo è vitale per l'immunità al rumore.

O collegare l'interfaccia RS-485 del PTU (di solito etichettata A /B- o D /D-) alla interfaccia corrispondente sul controller (DVR/NVR/tastiera).

OConfigurazione di rete critica:

• Garantire che l'intera rete RS-485 utilizza una topologia "daisy-chain" (bus), non una topologia a stella.

• Installa un resistore di terminazione da 120 piedi tra i terminali a e B solo all'ultimo dispositivo sul bus (di solito il PTU finale o l'estremità del controller). Questo è essenziale per una comunicazione stabile senza perdita di pacchetti! Rivedi con attenzione i manuali del controller e PTU per la terminazione.

OMessa a terra dello schermo:Collegare lo schermo del cavo solo a una estremità (in genere al controller o all'estremità dell'alimentatore) a una terra adeguata. Lascia l'altra estremità non collegata per evitare gli anelli di terra.

3. Connessione cavo Video/rete:

OFotocamera analogica:Collegare il cavo video (es., SYV-75-5) all'interfaccia di ingresso video del PTU (se integra un anello di contatto video).

OTelecamera IP (rete):Collegare il cavo di rete all'interfaccia di rete del PTU (anche tramite slip ring). È consigliato il cavo Ethernet schermato (STP).

OEsegui prove di intemperie!

4. Gestione e protezione dei cavi:

O utilizzare fascette per legare separatamente e cavi di alimentazione, controllo e video/rete sicuri, prevenire grovigli e strappi.

O per piste da esterno, utilizzare passerelle per condotti o cavi per proteggere i cavi da sole, pioggia e danni.

O lascia un anello di servizio sufficiente del cavo al punto di uscita del PTU per evitare l'appannamento durante la rotazione.

Alimentazione iniziale e configurazione di base

1. Controllo finale:Tutte le connessioni sono vere e sicure? Resistente alle intemperie completo? Viti serrate?

2. Accensione:Applicare la potenza. osservare gli indicatori luminosi PTU (se presenti)-dovrebbe mostrare lo stato normale (ad es.

3. Test di comunicazione:Utilizzando la tastiera di controllo o il software VMS, invia i comandi di base (ad es. osservare se l'unità pan tilt risponde.

4. Set codice indirizzo:Se più PTUs sono in rete, imposta un unico indirizzo RS-485 per ciascuno tramite interruttori DIP sul PTU o sul software (se supportato). I problemi di indirizzo causano il controllo del disordine.

5. Set protocollo:Tramite interruttori DIP o software, imposta il protocollo di comunicazione del PTU per abbinare perfettamente il controller (tastiera/DVR/VMS).

Core: calibrazione e regolazione Fine

1. Calibrazione del livello (riconferma):

O utilizzare il software di controllo/tastiera per ruotare il PTU nella sua posizione orizzontale (0 ° Pan). osservare se la linea horizon (o un oggetto di riferimento) nell'immagine della fotocamera è di livello. Se non livella, il supporto fisico non è perfettamente livellato.

O Solution:Spegnimento. Allentare leggermente le viti di montaggio (non rimuovere). Spessore sotto la base con rondelle sottili fino al livello dell'immagine. Serrare le viti in modo sicuro. Questo è il fondotinta per un posizionamento accurato.

2. Impostazione e calibrazione della posizione preimpostata:

O Drive il PTU utilizzando il controller per mira alla fotocamera con precisione in un punto di destinazione diverso e critico.

O Focus sull'obiettivo in modo netto.

O sul controller (tastiera/VMS), richiedi la funzione "Set preimpostato" e assegna un numero preimpostato (es., 1).

OPasso chiave: calibra il Feedback della posizione:I posizionatori pan tilt di alta qualità (come la serie ZIWIN) supportano in genere:

• Comando di apprendimento/scrittura della posizione:Invia un comando dicendo al PTU "questa posizione corrente è la posizione effettiva per preimpostato X." Questo utilizza l'encoder interno per registrare l'angolo esatto.




• Visual Fine-Tuning (opzionale):Alcuni sistemi avanzati consentono la regolazione del livello di pixel minore del punto centrale dell'immagine preimpostato.

OTest di ripetizione:Sposta il PTU da un altro punto. Ricorda il nuovo set preimpostato. osservare se torna con precisione al bersaglio. Ripeti più volte per controllare la rigidità. La deviazione significativa garantisce il controllo della stabilità del montaggio, del potenziale sovraccarico o della precisione PTU.

3. Impostazione limite (se necessario):

OLimiti orizzontali:Guida il PTU alla sua posizione più approvata, imposta il limite sinistro. Ripeti per il limite giusto. Previene l'avvolgimento del cavo o le collisioni.

OLimiti verticali:Imposta gli angoli massimi verso l'alto (inclinabili verso l'alto) e verso il basso (inclinabili verso il basso). Impedisce alla fotocamera di colpire il suo alloggiamento o staffa.

4. Impostazioni velocità e modalità:

O Set velocità Pan e Tilt adatte (velocità di crociera, velocità di tracciamento) nel software di controllo.

O imposta una posizione domestica.

O abilita la funzionalità di vibrazione automatica (se supportata da PTU e fotocamera).

O configurare i percorsi di crociera (modelli/tour).

Test e messa in servizio finali

Test di tutte le funzioni di controllo: direzioni Pan/Tilt, cambi di velocità, richiamo preimpostato, crociera, ritorno della posizione domestica.

Test di precisione preimpostata a diversi livelli di zoom (zoom più elevato richiede una maggiore precisione).

Simula i bersagli mobili per testare il monitoraggio (tracciamento manuale e automatico).

Controllare la stabilità dell'immagine per un battitore evidente durante il movimento.

Completa una lista di controllo per l'installazione e la messa in servizio.

Suggerimenti per la manutenzione

;

Pulire l'alloggiamento del PTU, in particolare le prese d'aria (per ventole/riscaldatori) e le cuciture su unità di pan e inclinazione per esterni, per prevenire l'accumulo di polvere che danneggia il raffreddamento e le intemperie.

Controllare i cavi per l'invecchiamento, i danni o i morsi di animali.

Test regolare la precisione preimpostata e le funzioni di base.

Risultato:L'installazione e il debug di un posizionatore Pan Tilt richiede pazienza e attenzione ai dettagli. Il rigoroso rispetto degli standard di installazione, l'attenzione sulla calibrazione del livello e la calibrazione preimpostata e la garanzia di connessioni elettriche adeguate e affidabili (in particolare la rete RS-485) sono di primaria qualità per garantire la precisione a lungo termine, la stabilità, E affidabilità della tua unità pan tilt. La tecnologia ZIWIN non fornisce solo unità di inclinazione Pan di alta qualità, ma i nostri manuali completi e il supporto tecnico facilmente disponibile ti guideranno a una installazione e alla messa in servizio di successo.
