Guida alla selezione del posizionatore ad asse singolo

Introduzione

Un posizionatore ad asse singolo fornisce una rotazione di alta precisione su un asse-Pan o Tilt. Rispetto a un'unità pan tilt tradizionale, offre una struttura meccanica più semplice, una maggiore stabilità, un cablaggio più semplice e un costo di integrazione del sistema inferiore. La linea di prodotti ZIWIN copre una gamma di carico completa di livello industriale da 3-300 kg, attivando applicazioni sia leggere che pesanti.

Perché scegliere un posizionatore ad asse singolo?

Un meccanismo ad asse singolo è ideale quando il sistema richiede una rotazione solo in una direzione. I vantaggi includono:

-Ridotta rigidità meccanica

-Stabilità migliorata e affidabilità a lungo termine

-Routing dei cavi più semplice (specialmente quando si utilizzano anelli di contatto)

-Efficienza dei costi per applicazioni ingegneristiche e OEM

-Capacità di carico pesante all'interno della gamma di prestazioni di 3-300 kg di ZIWIN

Terminologia chiave

-Unità pan tilt-una piattaforma di rotazione A doppio asse (Pan Tilt)

-Posizionatore pan rotate-solo rotazione orizzontale dell'asse

-Posizionatore di rotazione inclinabile-solo rotazione di inclinazione dell'asse verticale

-Unità pan tilt da 3-300kg-classificazione del carico per impieghi gravosi che fa riferimento alla gamma supportata da ZIWIN

-Posizionatore ad asse singolo-un sistema di rotazione ad asse singolo dedicato

Parametri tecnici

Fattori di specifica importanti per la valutazione:

-Capacità di carico: 3-300 kg (gamma completa di ZIWIN)

-Opzioni dell'angolo di rotazione: ± 180 °, rotazione continua di 360 °

-Velocità di rotazione: scansione a bassa velocità, media velocità o alta velocità

-Precisione e precisione: 0.1 ° o 0.01 °

-Interfacce di controllo: RS485, RS422,RS232, interfaccia di rete, telecomando Wireless

-Anello di contatto: richiesto per una rotazione ininterrotta di 360 °

Tabella di confronto

Scenari applicativi

Sistemi di rotazione Radar e antenna

-Scansione Laser e piattaforme LIDAR

-Automazione industriale e apparecchiature di ispezione

-Robotica e veicoli a terra senza equipaggio (UGV)

-Rilevamento, mappatura e strumenti scientifici

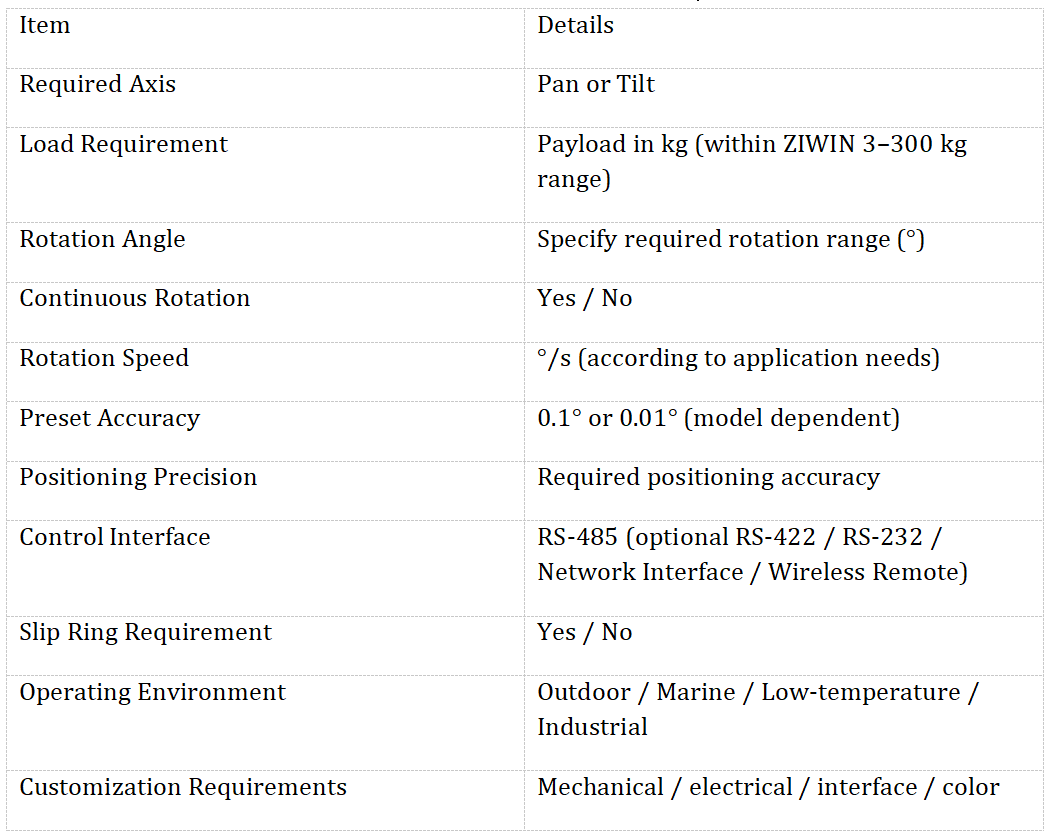

Elenco di selezione

Risultato

Un posizionatore ad asse singolo è la soluzione più efficiente per i sistemi che richiedono una rotazione affidabile e precisa di una direzione. Rispetto alle unità pan tilt a doppio asse, presenta meccanica più semplice, integrazione più semplice e una maggiore stabilità a lungo termine. La gamma di prodotti ZIWIN da 3-300 kg consente la compatibilità con sensori ottici leggeri e carichi pesanti industriali o radar. Per applicazioni di scansione, tracciamento, automazione, robotica e misurazione, un posizionatore ad asse singolo offre un equilibrio ottimale di prestazioni, durata e valore ingegneristico.
