L'occhio Agile della sorveglianza di sicurezza: demistificare l'unità Pan e Tilt (PTU) -concetti e valore centrali

Nei sistemi di sorveglianza di sicurezza, le telecamere fisse funzionano come le sentinelle stazionarie, con campi di visualizzazione intrinsecamente ridotti.L'unità Pan e Tilt (PTU), Spesso chiamato un sistema di posizionamento o semplicemente un'unità pan tilt, potenzia le fotocamere con la capacità di "spostare e guardare", diventa un componente critico per espandere la copertura e consentire il monitoraggio dinamico. Questo articolo delves nei concetti principali, i principi di lavoro e il valore indispensabile delUnità Pan e TiltNella sicurezza moderna.

Cos'è un'unità Pan e Tilt (PTU)?

Semplicemente messo, aUnità Pan e TiltÈ un dispositivo meccatronico di precisione. La sua funzione core è di trasportare una fotocamera (o altri sensori come le termocamere, i telemetri laser) e guidarlo per eseguire movimenti precisi e lisci nelDirezione orizzontale (Pan, rotazione sinistra/destra)E ilDirezione verticale (inclinazione, inclinazione verso l'alto/verso il basso).

;Padella (rotazione orizzontale):Consente in genere una rotazione continua da 0 ° a 360 ° (o una gamma angolare specifica), una copertura orizzontale di ampia espansione.

;Inclinazione (inclinazione verticale):Di solito fornisce una gamma da-90 ° (o inferiore) a 90 ° (o superiore), che copre un ampio spazio verticale da terra al cielo.

;Unità:Evidenzia è un modulo autonomo e completamente funzionale che integra motori, meccanismi di riduzione dell'ingranaggio, circuiti di controllo e strutture meccaniche-principalmente un completoPosizionatore pan tilt.

Componenti del nucleo e principio di funzionamento di un'unità Pan e Tilt

Un tipicoUnità pan tiltInclude le parti chiave:

1. Struttura meccanica:

OBase:Fornisce un fondotinta di montaggio stabile, spesso dotato di interfacce di montaggio standard (es. g., fori per staffe).

OAsse di rotazione orizzontale:Contiene il motore e un meccanismo di riduzione dell'ingranaggio a vite senza fine ad alta precisione o del cambio planetario, che consente un movimento orizzontale liscio, silenzioso e ad alta coppia.

OAsse di inclinazione verticale:Allo stesso modo contiene un motore e un meccanismo di riduzione di precisione, responsabile del movimento di inclinazione verso l'alto/verso il basso della fotocamera. Il Design deve tenere in conto il bilanciamento del carico e la resistenza al vento.

OAlloggiamento (opzionale):Protegge i meccanismi interni da polvere, pioggia, intemperie o atti vandalici.

2. Sistema di azionamento:

OMotore passo-passo o servomotore cc:Fornisce la fonte di alimentazione. I motori passo-passo sono convenienti e più semplici da controllare; tracciamento preciso-una funzione chiave per un posizionatore pan tilt avanzato.

OMeccanismo di riduzione di precisione:Converte l'uscita ad alta velocità e bassa coppia del motore in bassa velocità, coppia elevata richiesta dalla unità pan e tilt, garantire un movimento liscio e preciso.

3. Sistema di controllo:

OScheda di controllo interno:Riceve comandi da controller esterni (piattaforma DVR/NVR/tastiera/software) tramite protocolli come RS-485, Pelco-D/P o ONVIF.

OFeedback sulla posizione (ad es., Encoder):Monitora la posizione effettiva dell'unità pan tilt in tempo reale, abilitando il controllo ad anello chiuso per garantire precisione di posizionamento e precisione-essenziale per un affidabilePosizionatore pan tilt.

OFinecorsa:Prevenire la rotazione dell'unità oltre i suoi limiti meccanici, proteggere il dispositivo e i cavi.

4. Interfacce e cablaggio:

OIngresso alimentazione:In genere AC 24V o DC 12V/24V.

OIngresso segnale di controllo:E. g., interfaccia RS-485.

OUscita Video/dati (tramite anello di contatto):Per unità pan e tilt che offrono una rotazione continua di 360 °, l'anello di contatto è il componente centrale. Garantisce una trasmissione continua, stabile e senza grovigli di potenza, segnali video, segnali di controllo e dati durante la rotazione illimitata.

Valore centrale e applicazioni dell'unità Pan e Tilt

Il valore centrale di un PTU si trova inEspandere in modo drammatico la copertura di un singolo punto di sorveglianza, Attivazione:

;Monitoraggio ininterrotto a 360 °:Coprire ampie aree, ridurre il numero di telecamere fisse necessarie e abbassare i costi complessivi.

;Tracciamento dinamico del bersaglio:Funziona con l'analisi intelligente (ad es., riconoscimento facciale, tracciamento del veicolo) per il monitoraggio automatico o manuale di oggetti in movimento.

;Key Area Patrol:Punti critici multipli preimpostati (posizioni preimpostate) per tour automatizzati o richiamo rapido.

;osservazione dettagliata:Utilizza le lenti zoom (telecamere PTZ) per osservare i dettagli lontani da vicino.

;Idoneità dell'ambiente complesso:Ideale per posizioni che richiedono monitoraggio su larga scala e flessibile: quadrati, stazioni, porte, bordi, grandi magazzini, pavimenti di fabbrica, mozzi di trasporto.

Perché scegliere un'unità Pan e Tilt di alta qualità?

IlUnità pan tiltÈ spesso il componente in movimento e meccanico più spesso nel sistema. Le sue prestazioni hanno direttamente un impatto sulla stabilità, sull'affidabilità e sulla durata dell'intera configurazione di sorveglianza.

;Precisione e precisione:Gli ingranaggi e i motori ad alta precisione garantiscono che le posizioni preimpostate siano accurate e perentate con una garanzia di un vero marchioPosizionatore pan tilt.

;Funzionamento regolare:Il movimento liscio è essenziale per la fluidità del video e il monitoraggio efficace.

;Capacità di carico e rigidità:Deve supportare stabilmente il peso della fotocamera e dell'alloggiamento, resistere ai carichi del vento ed evitare vibrazioni/vibrazioni.

;Durata e protezione:Richiede materiali e costruzioni di alta qualità, con eccellente impermeabilizzazione, antipolvere, resistenza alla corrosione (comunemente valutazioni IP66/IP67) e tolleranza alla temperatura.

;Affidabilità dell'anello di contatto:Per rotazione continuaUnità pan e tilt, La qualità dell'anello di contatto è di primaria qualità per la stabilità a lungo termine. Gli anelli di contatto inferiori causano la perdita del segnale, il rumore video e il potenziale di guasto del dispositivo.

;Design silenzioso:Il funzionamento a basso rumore è vitale per ambienti interni o silenziosi.

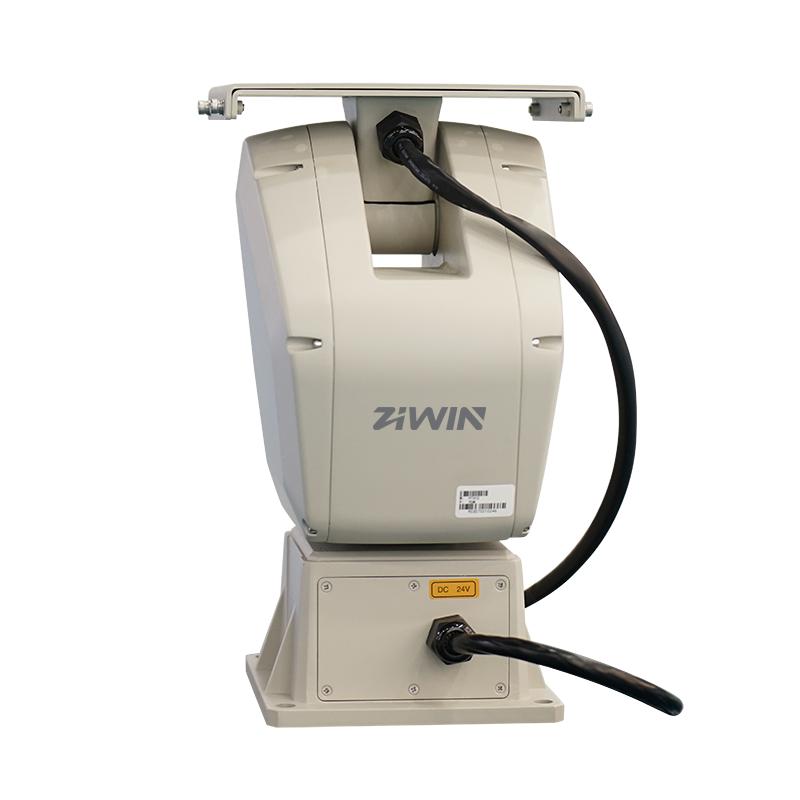

Tecnologia ZIWINComprendi in profondità il valore centrale del PTU. Serie ZIWINUnità Pan e TiltUtilizzareMotori di precisione,Anelli di contatto importati ad alta affidabilità, E robusti, alloggiamenti durevoli. Rigorosamente soggetto aTest di invecchiamento e test di adattabilità ambientale, ZIWIN PTUs garantisce un funzionamento stabile e a lungo termine in varie condizioni difficili, fornendoAffidabile, preciso e silenziosoSupporto di movimento per i tuoi punti di monitoraggio critici.

Risultato

IlUnità Pan e TiltÈ l'indispensabile "giunto agile" nei moderni sistemi di sorveglianza di sicurezza intelligenti. La conoscenza dei suoi concetti essenziali, i principi di lavoro e il valore centrale sono essenziali per costruire reti di monitoraggio efficienti, affidabili e complete. Selezionare un ad alte prestazioni, robustoUnità pan tilt, Come quelli di ZIWIN, è un investimento saggio per garantire la stabilità del sistema a lungo termine e aumentare l'efficienza operativa.
